API锻钢固定球阀

API锻钢固定球阀
API锻钢固定球阀

应用规范

1、设计、制造 按API 6 D
2、结构长度按 ANSI BI6.10
3、连接法兰:ANSI BI6.5MSS-SP44
4、阀门检查和试验按API STD.598

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

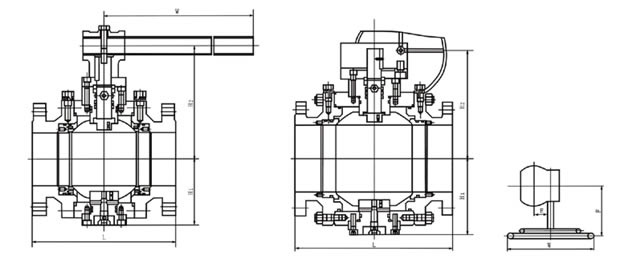

Class 150Lb主要连接尺寸及重量

公称通径
DN
NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 178 203 229 394 457 533 610 686 762 864 914
BW 216 283 305 457 521 559 635 762 838 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 90 200 270 300 380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
Wt (Kg) 24 50 75 195 280 440 570 8020 1480 2350 2400

Class 300Lb主要连接尺寸及重量

公称通径
DN
NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 216 283 305 403 502 568 648 762 838 914 991
BW 216 283 305 457 521 559 635 762 838 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 90 200 270 300 .380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
Wt (Kg) 30 58 95 210 318 440 575 800 1840 2700 2890

Class 400Lb主要连接尺寸及重量

公称通径
DN
NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 292 359 406 495 597 673 762 826 902 978 1054
BW 295 356 410 498 600 676 765 829 905 978 1060
H1 110 120 140 185 220 270 310 345 410 440 480
H 180 200 210 290 320 380 430 450 550 580 630
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
Wt (Kg) 41 72 108 232 345 480 630 870 1950 2800 3250

Class 600Lb主要连接尺寸及重量

公称通径
DN
NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 337 387 438 489
L RF 292 359 432 559 660 787 838 889 991 1092 1194
BW 295 356 435 562 664 791 841 892 994 1095 1200
H1 110 120 140 185 220 270 310 345 410 440 480
H 180 200 210 290 320 380 430 450 550 580 630
W 400 850 1000 600 600 800 800 800 800 800 800
E - - - 116 115 171 171 171 150 83 123
F - - - 350 350 500 420 420 580 650 735
Wt (Kg) 32 64 120 260 500 700 1098 1520 2300 3250 3780

Class 900Lb主要连接尺寸及重量

公称通径
DN
NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 18" 20"
DN 50 80 100 150 200 250 300 350 400 450 500
d1 51 76 102 152 203 254 305 324 375 425 473
L RF&BW 368 381 457 610 737 838 965 1029 1130 1219 1334
RTJ 371 384 460 613 740 841 968 1038 1140 1219 1334
H1 135 158 190 200 250 285 350 400 480 530 580
H 190 200 230 300 375 420 460 530 600 640 700
W 600 600 600 600 800 800 800 800 800 800 800
E 116 116 116 171 171 83 83 123 123 180 180
F 350 350 350 420 420 650 650 735 735 735 735
Wt (Kg) 50 80 170 390 640 970 1550 2150 3320 4520 5320

Class 1500Lb主要连接尺寸及重量

公称通径
DN
NPS 2" 3" 4" 6" 8" 10" 12" 14" 16" 20"
DN 50 80 100 150 200 250 300 350 400 500
d1 51 76 102 146 194 241 289 318 362 440
L RF&BW 368 470 546 705 832 991 1130 1257 1384 1664
RTJ 371 473 549 711 841 1000 1146 1276 1407 1686
H1 140 160 200 210 260 300 365 420 500 600
H 200 220 250 320 400 450 490 560 640 790
W 600 600 600 600 800 800 800 800 800 800
E 116 116 171 171 83 83 123 123 180 220
F 350 350 420 420 650 650 735 735 735 735
Wt (Kg) 55 95 180 580 920 1850 2150 3820 5320 6850

上海永鹏阀门API锻钢固定球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、API锻钢固定球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的API锻钢固定球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:API锻钢固定球阀使用说明书
