ZCSB防爆电磁阀

ZCSB-25
ZCSB-25防爆电磁阀

特点

ZCSB-25防爆电磁阀采用精铸黄铜为主要材料,适用于易燃易爆介质,以及对爆炸性危险场所管路介质的自动切换。 上海永鹏生产的ZCSB-25防爆电磁阀产品经国家仪器仪表防爆安全监督检验站检测合格,产品符合GB3836、1-83、GB3836、2-83标准。防爆合格证号为GYB01272适用条件: 环境场所:GB3836、1-83标准中属于ⅡA、ⅡB级可燃性气体且温度组别T1、T2、T3组的爆炸性场所。 环境温度:-10~+50℃,相对湿度不大于85%。

结构

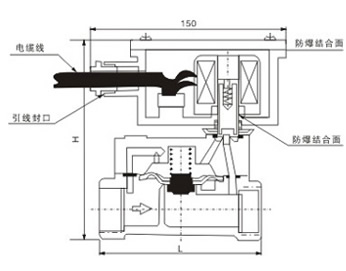

防爆电磁阀 内部结构外形尺寸图
防爆电磁阀 内部结构外形尺寸图

1、 防爆结构:隔爆型。防爆标志;EX : dlBT4
2、 外壳防护等级为IP45,即防尘5级,防溅水4级。
3、 ZCSB-25防爆电磁阀主阀配置:常规型,采用DF型主阀,型号为ZCSB-();耐温性:采用RSPS主阀,型号为ZCSB-()R;采用PS主阀,型号为ZCSB-()P;耐腐蚀型:采用2W-J型主阀,型号为ZCSB-()J

主阀配置RSPS阀

主阀配置RSPS阀
型号为:ZCSB-()R 工作压力:0~1.6Mpa
活塞式、直动式结构 介质温度≤135℃

主阀配置PS阀

主阀配置PS阀
型号为:ZCSB-()P 工作压力:0.03~1.6Mpa
活塞式、先导式结构 介质温度≤135℃

主阀配置2W阀

主阀配置2W阀
型号为:ZCSB-()2W 工作压力:0~1.0Mpa
膜片式、直动型结构 介质温度≤80℃

主阀配置ZQDF阀

主阀配置ZQDF阀
型号为:ZCSB-()Q 工作压力:0~0.8Mpa
活塞式、直动型结构 介质温度≤135℃

主阀配置2W阀图2

主阀配置2W阀图2
型号为:ZCSB-()2W 工作压力:0~1.0Mpa
膜片式、直动型结构 介质温度≤80℃

浇封型防爆电磁阀

浇封型防爆电磁阀
防爆合格证:GYB03617X
防爆标志:EXMI/Ⅱ T4

浇封型德国纳斯线圈

防爆电磁阀

浇封型德国纳斯线圈
防爆电磁阀

主要技术参数

公称通径 5、15、20、25、32、40、50、65、80、100、125、150、200mm
公称压力 普通型:0.03-0.8Mpa,其他型:0-1.6 Mpa
工作介质 空气、水、低粘度液体、油、及可燃易爆介质。其他型可通蒸汽。
介质温度 普通型:0℃~80℃ 其他型:≤135℃
额定电压 AC:380、220、36 DC:220、36、24
功率(AC) 12VA 15VA 25VA
型式 常闭式

ZCSB防爆电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、ZCSB防爆电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的ZCSB防爆电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZCSB防爆电磁阀使用说明书
