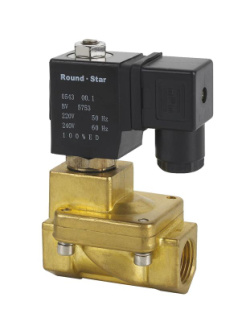

RSP先导式电磁阀

RSP-20
RSP-20
常开式
常开式
常闭式
常闭式

特性

先导膜片式结构,低功能。
保护型膜片结构设计,寿命延长两倍。
配管方式可以任意角度安装,为增强寿命最好是水平管接线圈朝上。
线圈防护等级IP65。
适用介质:液体、水、热水、气、油、瓦斯等

简图
简图
RSP-15J
RSP-15J

外形尺寸

规格型号 RSP-10 RSP-15 RSP-20 RSP-25 RSP-35 RSP-40 RSP-50
长(A) 66.5 66.5 75 96 131 131 165
宽(B) 48 48 58 70 96 96 120
高(C) 112.5 112.5 118 131 146 146 167
接管螺纹(D) 3/8〞 1/2〞 3/4〞 1〞 11/4〞 11/2〞 2〞
规格型号 REP-10 REP-15 REP-20 REP-25 REP-35 REP-40 REP-50
接管口径PT 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
使用流体 水、过滤空气(给油或不给油)、液体、轻油、液态瓦斯
本体材质 锻黄铜或USU316不锈钢
动作方式 先导式
型式 常闭式或常开式(K)
流量孔径mm 13mm 13mm 20mm 25mm 35mm 40mm 50mm
CV值 4.5 4.5 7.6 12 22 30 48
使用压力 常闭:0.5-13kg/cm2常开:0.5-8kg/ cm2
最大耐压力 17 kg/cm2
膜片材料 标准:NBR选购:VITON、EPDM
温度范围 -10℃~80℃(130℃)
使用电压范围 ±10% 电压:AC220V AC110V DC24VDC12V其他电压可定制

注:需要法兰连接可在订货时提出。不锈钢在型号后加J 如RSP-15J

RSP先导式电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、RSP先导式电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的RSP先导式电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:RSP先导式电磁阀使用说明书
