2L蒸汽电磁阀

别名:2L系列先导式蒸汽电磁阀

2L-200-25
2L-200-25
 2L蒸汽电磁阀内部结构外形示意图
2L蒸汽电磁阀内部结构外形示意图

产品规格

型号 2L
接管口径 10 15 20 25 35 40 50
适用介质 蒸汽、水、空气
动作方式 引导式(先导式)
型式 常闭式
流量孔径mm 17 22 30 50
CV值 4.8 12 20 48
接管口径G 3/8〞 1/2〞 3/4〞 1〞 11/4〞 11/2〞 2〞
使用流体粘度 20CST以下
使用压力Kg/cm2 蒸汽、水、空气:0.5∽15 蒸汽、水、空气:1∽15
最大耐压力Kg/cm2 20
工作温度℃ -5∽180(US工作温度-5∽200℃)
使用电压范围 ±10%
本体材质 黄铜和不锈钢两种,不锈钢在型号后加“J”
油封材质 聚四氟乙烯 PTFE
外形尺寸L×H 82×146 82×146 82×146 91×162 112×185 112×185 165×225

订货代码

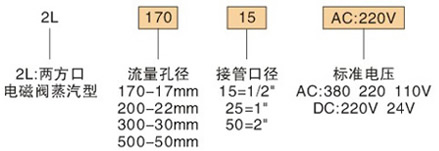

2L蒸汽电磁阀订货代码
2L蒸汽电磁阀订货代码

备注:其它电压请直接和上海永鹏泵阀有限公司技术部接洽。需要不锈钢体,请在订货时提出,型号后面加J,如:2L-170-20-J

流量曲线表

2L170-15 2L200-25 2L300-25 2L500-50 2L170-20 2L300-40 饱和水蒸气

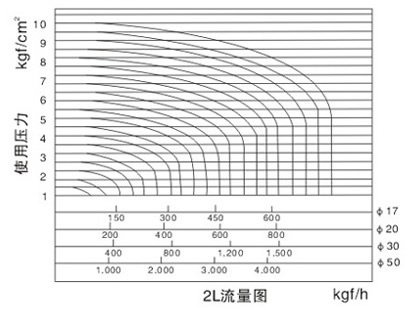

2L蒸汽电磁阀流量曲线
2L蒸汽电磁阀流量曲线

2L蒸汽电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、2L蒸汽电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的2L蒸汽电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:2L蒸汽电磁阀使用说明书
