ZCG高温电磁阀

别名:ZCG型带散热高温电磁阀

ZCG高温电磁阀

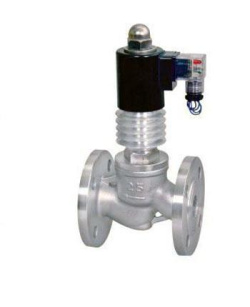

ZCG高温电磁阀图

技术参数

型号: ZCG
原理结构:分步直动活塞型、先导活塞型
流体温度:C7组:≤350℃
控制方式:常闭式、常开式
标准电压:AC220V、DC24V (其它可特制)
流体范围①:热水、蒸汽、导热油等高温介质
环境温度:-30--75℃
密封材料:PTFE、紫铜
电气连接:接线盒
防护等级:普通型IP54、防爆型IP56
防爆等级:dⅡBT4

应用范围

ZCG高温电磁阀主要适用于各航天、船舶重工、石油化工、电力装备、生物制药、工业炉窑、 酿酒、干燥设备、暖通空调、电镀涂装、食品工业、热电厂、橡塑机械等行业企业的生产管道自动控制系统。上海永鹏生产的高温电磁阀主要分常开和常闭两种开关形式。

规格参数及安装尺寸

型号规格② 通径DN[mm] 工作压力 [bar] 阀体材质 内螺纹式尺寸[mm] 法兰式尺寸[mm]
    G L H L H   D D1 n-d
ZCG15 15 B016级:0-16 B8级:0-8(常开) B25级:1-25(特制)   不锈钢 1/2〃 90 198 90 200 Φ95 65 4-Φ12
ZCG 20 20 3/4〃 95 200 115 205 Φ105 75 4-Φ14
ZCG 25 25     1〃 110 210 125 210 Φ115 85 4-Φ14
ZCG 32 32 1 1/4〃 120 220 140 220 Φ135 100 4-Φ18
ZCG 40 40 1 1/2〃 140 230 165 230 Φ145 110 4-Φ18
ZCG 50 50 2〃 160 245 190 260 Φ160 125 4-Φ18
ZCGL65F 65 B16级:0.5-16 B25级:1-25(特制) 不锈钢 碳钢WCB       250 310 Φ185 145 4-Φ18
 ZCG 80F 80       270 325 Φ200 160 8-Φ18
ZCG100F 100       320 420 Φ220 180 8-Φ18
ZCG150F 150       400 490 Φ285 240 8-Φ18

注解:①流体若含有杂质,应在电磁阀前端管路上安装过滤阀(滤网≥60目),粘度≤20CST,且无凝固或结晶现象;
   ②型号后字母含义:法兰式加F(螺纹式略),常开式加-K,防爆型加-E,碳钢材质加-WCB(不锈钢略);

ZCG高温电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、ZCG高温电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的ZCG高温电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZCG高温电磁阀使用说明书
