ZCZP大通径电磁阀

别名:ZCZP型先导活塞式蒸汽电磁阀

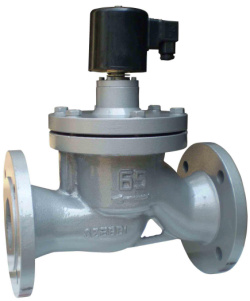

ZCZP大通径电磁阀
ZCZP大通径电磁阀

结构特点

电磁间接先导膜片式操作结构当自动控制时:
①本阀不受蒸汽准凝水影响;
②介质流体温度可达200℃;
③主阀芯采用特种材料,耐磨损;
④阀芯利用流体润滑作用,减少磨损;
⑤本阀采用先导式结构适用于大口径系列。

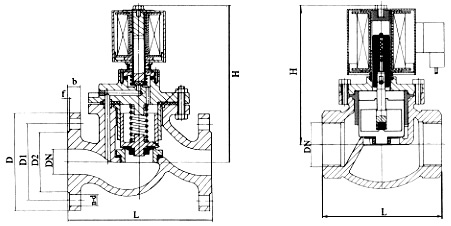

ZCZP大通径电磁阀总装图
ZCZP大通径电磁阀总装图

适用范围

适用过热蒸汽、高温油、热水、水、空气等,广泛应用于蒸汽加热器、干燥器、石油化工、制药、食品、水泥制品和环保等部门的自控系统。

技术参数

参数/型号 ZCZP-1 ZCZP-2
工作介质 常温液体气体等 调温液体、气体等
介质温度(℃) ≤60 ≤220
电源电压 AC220V其余规格可作特殊订货
工作压力(MPa) 0.04~1.6 0.1~1.6
公称通径(mm) 40 50 65 100 125 150 200 250 300 350
功率 24W 50VA
阀体材质 黄铜和不锈钢 铸钢和不锈钢
流量系数(Kv) 按JB/T7352-94规定

安装尺寸

公称通径
DN
内螺纹连接 法兰连接
内螺纹 外形尺寸 外形尺寸 法兰尺寸
G H L H L D D1 D2 n-d b f
40 11/2 200 145 244 141 150 110 84 4--Φ18 18 3
50 2 210 160 250 158 165 125 94 4--Φ18 20 3
65       260 290 185 145 118 4--Φ18 20 3
80       260 310 200 160 132 8-Φ18 20 3
100       290 350 220 180 156 8-Φ18 22 3
125       365 400 250 210 184 8-Φ18 22 3
150       400 480 285 240 211 8-Φ18 24 3
200       443 600 340 295 266 8-Φ18 24 3
250       493 750 395 350 319 12-Φ26 26 4
300       549 850 445 400 370 12-Φ26 28 4
350       600 980 520 470 429 16-Φ26 30 4

ZCZP大通径电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、ZCZP大通径电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的ZCZP大通径电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZCZP大通径电磁阀使用说明书
