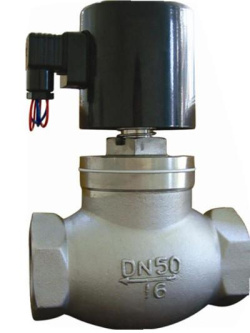

ZQDF蒸汽电磁阀

别名:ZQDF系列不锈钢活塞蒸汽电磁阀

ZQDF-5QF
ZQDF-5QF

结构特点

1、 集直动式开阀和先导式两位一体的分步直动式特殊结构。
2、 无压力亦能打开主阀,低压差流量大,适用面广。
3、 采用聚四氟乙烯密封,耐温性能好。
4、 型式:常闭式。

ZQDF-25
ZQDF-25
ZQDF外形尺寸、内部结构图
ZQDF外形尺寸、内部结构图

技术参数

公称通径 15、20、25、32、40、50mm
公称压力 0.8Mpa
工作压差 0-0.8Mpa
工作介质 蒸汽、液体、空气、气体、油≤4°E
适用介质:蒸汽、气体、空气、油
介质温度 -5~180℃
额定电压V AC:380、220、110、36 DC:220、110、36、24
功率 ≤50W

产品用途

通用类电磁阀,适用于多种介质管路的自动控制,尤其适用于无压差或低压力系统,如高位自流水槽、风机、水厂虹吸真空系统等。

产品规格参数

型号 连接方式 连接尺寸 L H KV值 阀体材质
ZQDF-15 内螺纹 G1/2〞 82 168 2.8 黄铜精铸
ZQDF-20 内螺纹 G3/4〞 101 195 5
ZQDF-25 内螺纹 G1〞 110 195 8.5
ZQDF-32 内螺纹 G11/4〞 118 206 12
ZQDF-40 内螺纹 G11/2〞 127 225 18
ZQDF-50 内螺纹 G2〞 127 225 30
ZQDF-15F 法兰 4-Ф13.5孔距Ф65 101 185 2.8 黄铜精铸
连体法兰
ZQDF-20F 法兰 4-Ф13.5孔距Ф75 107 210 5
ZQDF-25F 法兰 4-Ф13.5孔距Ф85 106 219 8.5
ZQDF-32F 法兰 4-Ф17.5孔距Ф100 122 240 12
ZQDF-40F 法兰 4-Ф17.5孔距Ф110 142 248 18
ZQDF-50F 法兰 4-Ф17.5孔距Ф125 150 255 30
ZQDF-40F 法兰 4-Ф17.5孔距Ф100 196 255 18 阀体铸铁
阀盖黄铜
ZQDF-50F 法兰 4-Ф17.5孔距Ф125 238 266 30

ZQDF蒸汽电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、ZQDF蒸汽电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的ZQDF蒸汽电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZQDF蒸汽电磁阀使用说明书
