您现在位于:首页 >> 电磁阀 >> RSPS-J不锈钢高温电磁阀

RSPS-J不锈钢高温电磁阀

别名:RSPS-J不锈钢零压差高温蒸汽电磁阀

 RSPS-20J
RSPS-20J

结构特点

1、 零压力启动。分步直动式开阀结构,使用压力范围广。
2、 阀体及内件采用不锈钢SUS304,密封件全部采用聚四氟乙烯PTEE,能耐高温及防腐 ,使用寿命长。
3、 活塞式、双导向式密封,开闭灵活可靠。

RSPS-40FJ
RSPS-40FJ
内部结构外形尺寸图
内部结构外形尺寸图

规格参数与性能指标

型号 RSPS
公称通径 15 20 25 32 40 50(mm)
使用流体 蒸汽、空气、液体、油20CST以下
动作方式 分步直动式
型式 常闭式
流体温度 -5℃∽200℃
使用压力范围 0∽16 Kgf/cm2
最大耐压力 20 Kgf/cm2
流量孔径mm 15 20 25 32 32 40 40 50 50
接管口径G 1/2〞 3/4〞 1〞 11/4〞 法兰 11/2〞 法兰 2〞 法兰
CV值 5 7.8 12 24 29 48
标准电压 AC:380、220、110、36 DC:220、110 36、24
阀体材质 USU304不锈钢(SUS316可定制)
密封材质 高温:PTFE 低温:VITON
电压波动范围 ±10 %
外形尺寸L×H 70×130 72×136 98×155 116×170 158×216 122×200 158×250 167×210 202×250

产品规格技术参数

型号 RSPS-15J RSPS-20J RSPS-25J RSPS-32J RSPS-32JF RSPS-40J RSPS-40JF RSPS-50J RSPS-50JF
使用流体 蒸汽、空气、液体、油20CST以下
动作方式 分步直动式
型式 常闭式
流体温度 -5℃∽200℃
使用压力范围 0∽16 Kgf/cm2
最大耐压力 20 Kgf/cm2
流量孔径mm 15 20 25 32 32 40 40 50 50
接管口径G 1/2〞 3/4〞 1〞 11/4〞 法兰 11/2〞 法兰 2〞 法兰
CV值 5 7.8 12 24 29 48
标准电压 AC:380、220、110、36 DC:220、110 36、24
阀体材质 USU304不锈钢(SUS316可定制)
密封材质 高温:PTFE 低温:VITON
电压波动范围 ±10 %
外形尺寸L×H 70×130 72×136 98×155 116×170 158×216 122×200 158×250 167×210 202×250

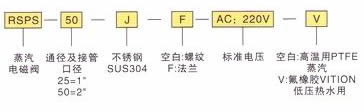

订货代码

订货代码
订货代码

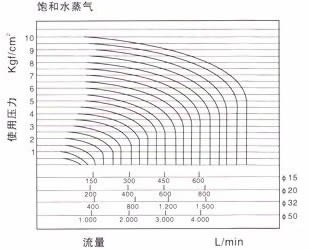

流量曲线表

流量曲线表
流量曲线表

RSPS-J不锈钢高温电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、RSPS-J不锈钢高温电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的RSPS-J不锈钢高温电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:RSPS-J不锈钢高温电磁阀使用说明书
