ZBSF不锈钢电磁阀

别名:不锈钢直动活塞式电磁阀

ZBSF不锈钢电磁阀
ZBSF不锈钢电磁阀
ZBSF不锈钢电磁阀结构图
ZBSF不锈钢电磁阀结构图

特点

本阀为分步动作直接导式常闭电磁阀,线圈通电后衔铁先带动小阀开启,大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,大小阀利用介质压力而紧密关闭。

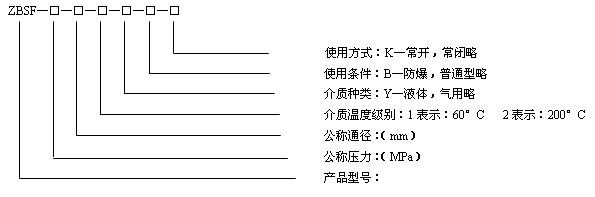

型号规格说明

型号规格说明
型号规格说明

技术参数

工作介质: 腐蚀性气体、超净流体、食用流体
ZBSF-1:气体用ZBSF-1Y:液体用
ZBSF-2:气体用ZBSF-2Y:液体用
介质温度°C :ZBSF-1(1Y): ≤60°C
ZBSF-2(2Y): ≤200°C
公称压差(MPa):1.6
工作压差(MPa):0~1.6
电源电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-94规定
泄漏量(ml/min):按JB/T7352-94.F规定
公称通径(mm):10 15 20 25 32 40 50
功耗(VA): 40 50

安装尺寸

DN L H D D1 D2 b f n-d
10 130 153 90 60 41 14 3 4 -ф14
15 130 153 95 65 46 14 3 4 -ф14
20 150 153 105 75 56 16 3 4 -ф14
25 160 153 115 85 65 16 3 4 -ф14
32 180 176 140 100 76 18 3 4 -ф18
40 200 176 150 110 84 18 3 4 -ф18
50 230 192 165 125 99 20 3 4 -ф18

ZBSF不锈钢电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、ZBSF不锈钢电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的ZBSF不锈钢电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZBSF不锈钢电磁阀使用说明书
