ZMS-(Y)密闭闸阀

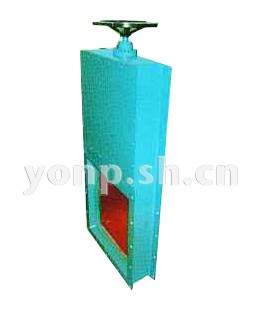

ZMS-(Y)密闭闸阀

结构特点及用途

该系列闸阀是我公司结合用户反馈信息和多年生产实践的新一代闸阀产品,它广泛适用于建材、冶金、矿山、化工、粮食等行业,是 调节或关闭粉尘物料流量的理想设备,该阀密闭性好。启动方便灵活、传动部分无污染、无粉尘影响、使用寿命长、无外漏,安装方便, 且不受角度影响能随时开闭,改变物料流量,满足系统使用工况。

主要性能

公称压力MPa 0.05
使用温度℃ ≤300
适用介质 空气、粉尘气体、固体粉料、晶体料
介质流速m/s ≤28

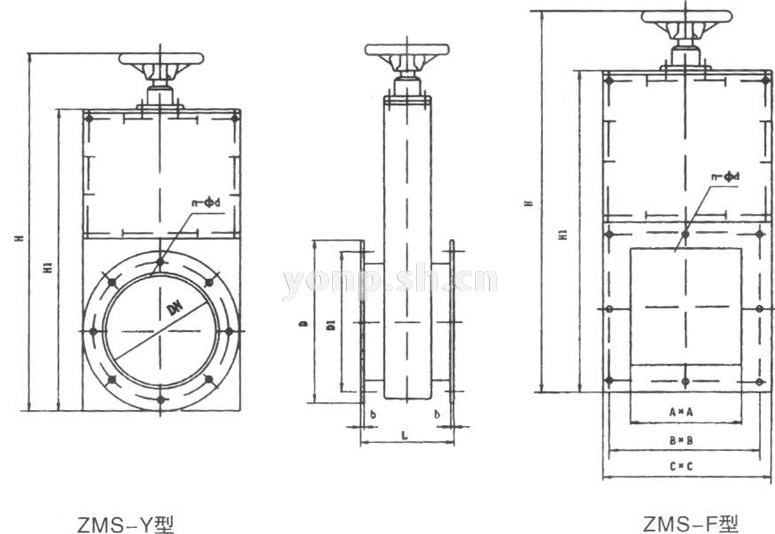

ZMS-(Y)密闭闸阀 尺寸图

主要外形及连接尺寸

DN D D1 ΑχΑ ΒχΒ CxC b n-Φd L L1 Η H1
200 290 250 200x200 260x260 306x306 6 8-Φ12 170 120 735 615
250 340 300 250x250 310x310 356x356 6 170 120 835 715
300 390 350 300x300 360x360 406x406 6 12-Φ12 170 120 935 815
350 440 400 350x350 410x410 456x456 6 12-Φ14 170 120 1035 915
400 490 450 400x400 460x460 506x506 8 170 120 1135 1015
450 550 500 450x450 526x526 576x576 8 16-14 220 160 1290 1160
500 600 560 500x500 576x576 626x626 8 16-Φ18 220 160 1390 1260
600 700 660 600x600 676x676 726x726 8 220 160 1590 1460
700 820 770 700x700 786x786 846x846 8 280 200 1835 1700
800 920 870 800x800 886x886 946x946 8 20-Φ18 280 200 2035 1900

注:本阀可按用户要求设计制造
