YGT309密闭式斜插板阀


YGT309密闭式斜插板阀

结构特点及用途

本阀适用于密闭性要求较高的除尘气力输送管道,调节或切断物料流量的主要控制设备,具有结构简单、重量轻、无卡阻、操作灵活 等优点,广泛地应用于冶金、矿山、建材、玻璃等行业系统中,控制物料的流量调节或切断作用。

主要性能

介质流速:≤18m/s 工作温度:≤130℃;
适用介质:无粘度的粉尘气体、固体粉料、小颗粒物料。
该阀可水平或垂直安装,但气流方向必须是、和阀体上的箭头方向一致,水平管道上插板应以45°顺气流安装,在垂直管道(气流向上)上插板以45°逆气安装。其公称直径指管道外径值。

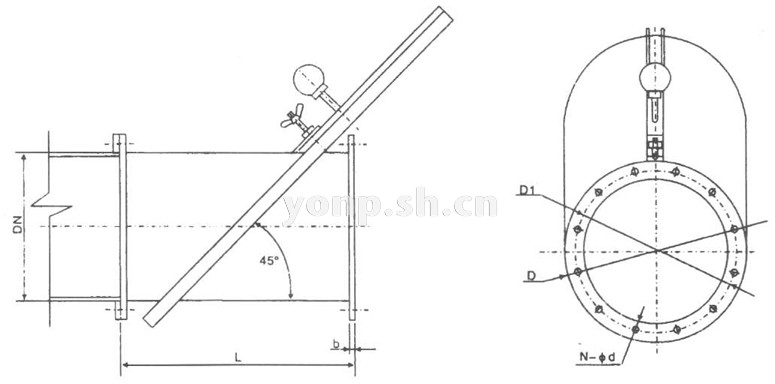

YGT309密闭式斜插板阀 尺寸图

主要外形及连接尺寸表

型号 1 2 3 4 5 6 7 8 9 10 11 12
DN 100 125 140 150 180 200 210 220 250 280 300 350
D 196 221 236 246 276 296 306 316 346 376 396 446
D1 156 181 196 206 236 256 266 276 306 336 356 406
N-Φd 8-Φ10 8-Φ10 8-Φ10 8-Φ12 8-Φ12 8-Φ10 8-Φ12 8-Φ12 12-Φ14 12-Φ14 12-Φ14 12-Φ14
L 280 300 320 330 360 380 390 400 430 460 480 590
b 6 8
