DF/ZJ SXF-Ⅰ、Ⅱ电动、重锤锁气翻板卸灰阀

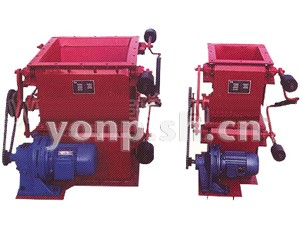

DF/ZJ SXF-Ⅰ、Ⅱ电动、重锤锁气翻板卸灰阀

结构特点及用途

DF/JSXF-Ⅰ、II电动锁气翻板卸灰阀是采用摆线针轮和减速器,交叉启闭锁气,卸灰彻底、锁气好,重量轻,操作方便,配调速电机 可调节卸灰能力。
ZF/JSXF-I、II重锺锁气翻板卸灰阀设有配重的杠杆系统,使之自行交叉启闭锁气,重锺回位,调节重锺的位置控制卸灰能力。本阀 适用于建材、冶金、化工、电力等行业,是各类除尘设备灰斗各种磨机、烘干机、料仓等设备的理想卸料装置。

主要性能

规格 150X150 200X200 220X220 250X250 300X300 320X320 400X400 428X428 480X480 690X480 720X400 800X600
DN150 DN200 DN220 DN250 DN250 DN350 DN400 DN450 DN500 DN600 DN700 DN800
开闭次数 次/min 16 16 16 16 16 16 12 12 8 8 8 5
卸灰能力 m3/h 6 12 14 18 20 23 25 29 36 43 52 58
电机功率 KW 0.37 0.37 0.55 0.55 1.1 1.1 1.5 1.5 2.2 2.2 2.2 3
减速器 BWY15-59 BWY22-59 BWY2215-121
适用范围 适和介质、干燥粉尘状物料??? 适用温度:≤150℃; ≤300℃

型号编制说明

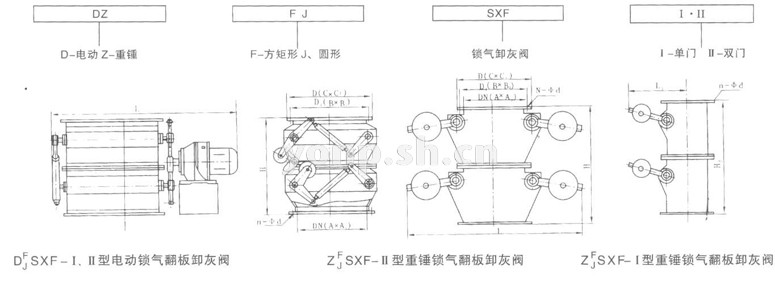

DF/ZJ SXF-Ⅰ、Ⅱ电动、重锤锁气翻板卸灰阀 型号编制说明

DF/JSXF- I. Π主要外形及连接尺寸表

DFSXF-I、Π(方矩形) DJSXF-I 、Π(园形) 质量
ΑΧΑ1 ΒΧΒ1 CXC1 Η L n-Φd DN D D1 Η L n-Φd kg
150x150 200x200 230x230 540 1540 8-Φ11 150 226 196 540 1400 6-Φ11 124
200x200 250x250 290x290 580 1690 8-Φ11 200 280 245 580 1500 8-Φ11 162
220x220 270x270 310x310 580 1710 8-Φ11 220 300 265 580 1540 12-Φ11 216
250x250 300x300 340x340 580 1840 8-Φ11 250 340 300 580 1610 12-Φ11 288
300x300 360x360 400x400 620 2010 12-Φ13 300 390 350 620 1840 16-Φ13 423
320x320 380x380 420x420 620 2030 12-Φ13 320 410 370 620 1980 16-Φ13 552
400x400 460x460 500x500 660 2280 16-Φ13 400 490 450 660 2060 16-Φ13 773
428x428 488x488 528x528 660 2310 16-Φ13 450 540 500 660 2180 16-Φ13 1037
480x480 540x540 580x580 660 2370 16-Φ13 500 600 560 660 2210 16-Φ13 1260
690x480 740x530 780x570 760 2470 20-Φ13 600 700 660 760 2310 20-Φ13 1420
720x400 700x450 830x510 760 2480 20-Φ13 720 820 780 760 2380 24-Φ13 1638
800x600 865x665 920x720 800 2620 22-Φ18 800 900 860 800 2420 24-Φ18 1894

ZF/JSXF- I . Π主要外形及连接尺寸表

ZFSXF- I、Π(方矩形) ZJSXF-I、Π(园形) 质量
kg
AXA1 BxB1 CXC1 Η H1 L L1 n-Φd DN D D1 Η L n-Φd
100x100 145x145 180x180 540 580 780 390 6-Φ11 100 176 146 540 700 6-Φ11 54
150x150 200x200 240x240 540 580 840 420 8-φ 11 150 226 196 540 840 6-Φ11 74
200x200 250x250 290x290 580 700 990 495 8-φ11 200 280 245 580 840 8-Φ11 102
220x220 270x270 310x310 b80 700 1010 505 8-4)11 220 300 265 580 910 8-Φ11 126
250x250 300x300 340x340 580 700 1140 570 8-Φ11 250 340 300 580 1040 12-Φ11 188
300x300 360x360 400x400 620 750 1200 600 12-613 300 390 350 620 1100 12-Φ13 351
320x320 380x380 420x420 620 750 1200 600 12-Φ13 300 390 350 620 1100 12-Φ13 472
400x400 460x460 500x500 660 800 1400 700 16-Φ13 400 490 450 660 1280 16-Φ13 693
428x428 488x488 528x528 660 800 1430 715 16-φ 13 450 540 500 660 1280 16-Φ13 947
480x480 540x540 580x580 660 850 1470 735 16-Φ13 500 600 560 660 1410 16-Φ13 1270
690x480 740x530 780x780 760 850 1470 735 20-Φ13 600 700 660 760 1410 20-Φ13 1320
720x400 770x450 830x830 760 800 1500 750 20-φ13 720 820 780 760 1520 20-Φ13 1538
800x600 865x665 920x720 800 950 1620 810 20-Φ 18 800 900 860 800 1610 22-Φ18 1682
