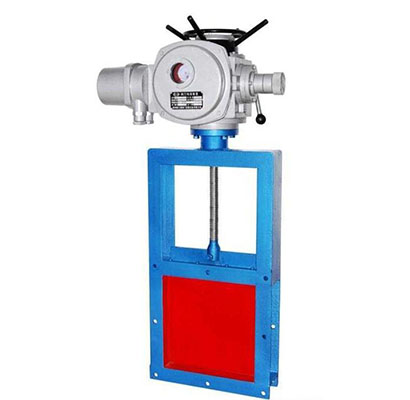

YZ烟道闸门


YZ烟道闸门

结构特点及用途

本阀道闸门适用于地面水平布置的钢板烟道。
本阀由阀体、阀板、钢丝绳、重锤等组成,通过滑轮转动带动钢丝绳作直线运动,以到开闭的目的。


YZ烟道闸门 尺寸图

YZ型烟道闸门主要外形及连接尺寸表

烟道闸门 型号 适用锅炉容易 (吨/时) 配用风机
型号
外形尺寸 重量
kg
Η Η1 Η2 Β B1 L L1
YZ-4 6 Y5-47.6C 380 373 1563 300 310 240 140 200
YZ-4/1 Y5-48.6.3C 410 315
YZ-4/2 Y5-30.8.6 438 234
YZ-6/5 6.5 Y9-35.12 702 534 2240 450 460 280 140 320
YZ-10 10 Y5-47.9C 570 468 2003 450 460 280 140 370
YZ-10/1 Y5-48.10C 655 504
YZ-15 15 Y5-47.11 704 563 2298 558 610 280 140 390
YZ-20 20 Y5-47.12D 760 563 2298 600 610 280 140 390
YZ-20/1 Y5-48.12.5D 815 627
YZ-35 35 Y4-73.14D 1260 813 2336 610 900 280 140 380
YZ-35/1 Y4-68.14D 1090 784

注:本阀可按用户要求设计制造
