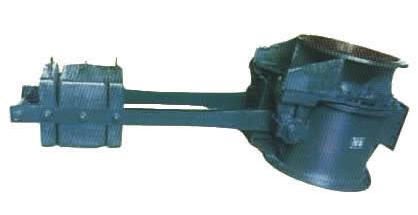

QF-1清灰阀


QF-1清灰阀

结构特点及用途

该阀适用于冶金、化工、建材等行业,作为排灰尘和废渣之类物料用。 该阀一般通过弯环向上拉动杠杆到开启放料目的,去掉拉力,靠重锤呼关闭阀门。

主要性能

公称压力:0.05MPa
适用介质:煤气灰、渣料
适用温度:≤300℃

主要零件材质

铸钢、碳钢
管道法兰已配制,用户焊接在管道上即可,石棉执片=2mm为用户自备。 法兰连接尺寸接GB/T9115-1988,DN350加"*"尺寸为用户要求

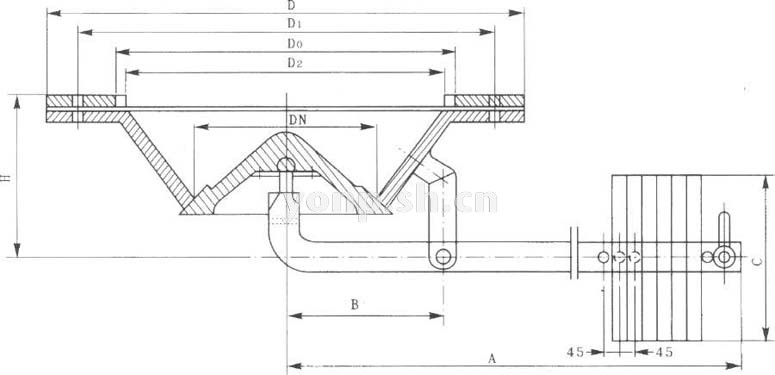

QF-1清灰阀 尺寸图

清灰阀主要外形及连接尺寸表

DN D D1 DO D2 b n-Φd A Β c Η 质量(kg)
250 595 550 426 400 16 16-18 1240 215 300 218 250
300 650 590 429 529 20 20-18 1285 250 300 237 280
350 820* 750* 630 630 22 20-18* 1330 300 300 254 336
400 860 810 720 720 22 24-22 1420 350 300 280 422
450 975 920 820 820 22 24-22 1555 400 300 310 540
