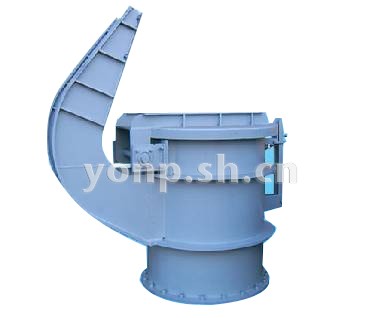

XYF泄压阀

结构特点及用途

该阀主要用于管路终端，控制管路压力，控制压力的大小可通过盖顶部的配重来调节，当系统压力超过固定压力时将泄压阀顶差冲开泄压，适用 于冶金、水泥、石化等工业部门。

主要性能

公称压力：≤0.1MPa
适用温度：≤200℃

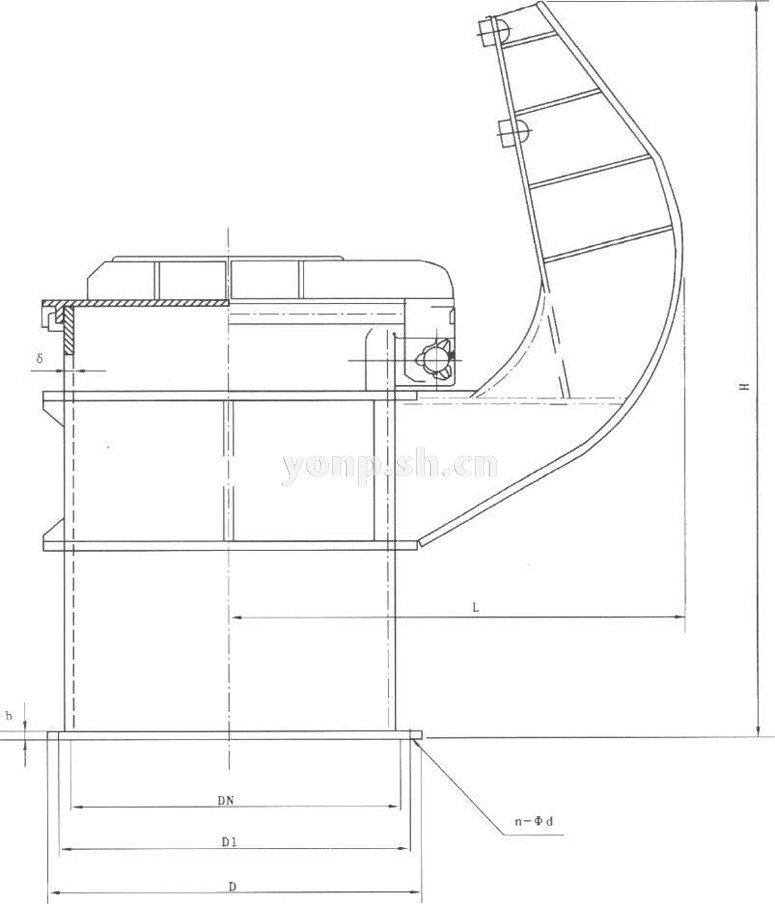

XYF泄压阀主要外形及连接尺寸表

DN	D	D1	Η	L	b	δ	n-Φd
800	958	885	1719	1106	12	8	24-Φ24
1000	1175	1150	2260	1350	20	10	28-Φ30
1300	1415	1375	2850	1550	20	10	32-Φ24
