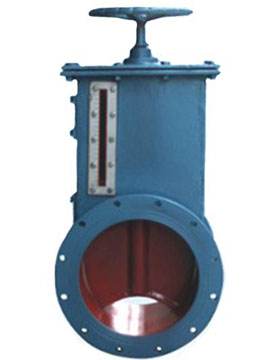

TZW-0.5/0.1型手动升降比例阀


TZW-0.5/0.1型手动升降比例阀

结构特点及用途

该阀中的阀体、阀板采用优质碳钢焊接而成。并在阀体上设有开度显示器,能正确反映阀板的开启位置,同时设有吹哨孔,便于清扫 丝标杆上灰尘,从而确保阀门的使用寿命及阀门开启为矩。
该阀是一种含气体、无粘度的小颗粒粉尘、粉料等介质的气体输送管道中,作为调节或节断介质流量的主要控制设备,它可广阔地适 用于冶金、建材、化工、电站、玻璃等行业除尘系统中。
公称压力:0.01MPa 工作温度:≤150℃ 适用介质:含尘气体、空气、烟气、地粘度的小颗粒粉尘、粉料. 介质流速:≤28m/s 调节特性:等百分比

主要零件材料

阀体、阀板:采用优质碳钢焊接 螺旋丝杆:采用优质碳素钢

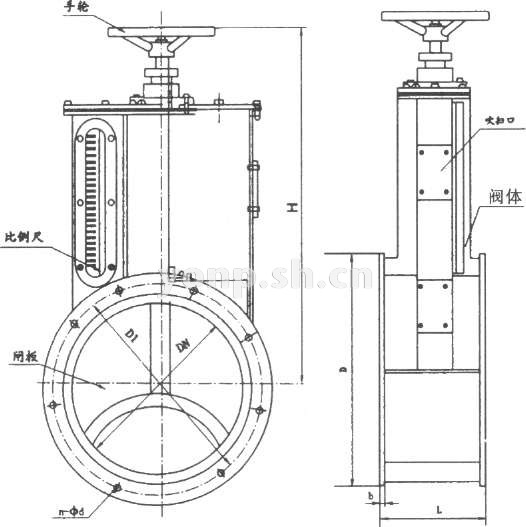

TZW-0.5/0.1型手动升降比例阀 尺寸图

主要外形尺寸表

公称通径DN L D D1 b n d Η 重量kg
200 200 310 280 10 8 14 510 38
220 200 330 300 10 12 14 535 40
250 200 360 330 10 12 14 575 48
260 200 370 340 10 12 14 590 52
280 200 390 360 10 12 14 610 60
300 200 410 380 10 12 14 700 65
320 200 430 400 10 12 14 725 70
340 200 450 420 10 12 14 750 85
350 200 460 430 10 12 14 770 90
360 200 470 440 10 12 14 780 96
380 200 490 460 10 12 14 800 100
400 250 510 480 10 12 14 890 115
420 250 530 500 12 16 14 930 125
450 250 560 530 14 16 18 1010 140
480 250 600 560 14 16 18 1050 180
500 300 620 580 14 16 18 1090 200
520 300 640 600 14 20 18 1110 220
620 350 750 710 14 20 18 1280 240
630 350 760 720 14 20 18 1305 250
680 350 790 750 16 24 18 1380 280
720 350 830 790 16 24 18 1440 320
750 350 870 830 16 24 18 1525 350
850 350 970 930 20 24 18 1675 380
900 350 1020 980 20 24 18 1750 450
950 350 1070 1030 20 28 18 1825 500
1000 400 1120 1080 20 28 20 1950 600
1200 400 1400 1280 20 28 22 2250 800
1250 400 1370 1330 20 28 22 2525 890
