当前位置: 首页 >>美标阀门 >>链轮对夹式美标凸耳刀形闸阀

链轮对夹式美标凸耳刀形闸阀

别名:PZ73H链轮式美标对夹刀闸阀

链轮对夹式美标凸耳刀形闸阀
链轮对夹式美标凸耳刀形闸阀
链轮对夹式美标凸耳刀形闸阀
链轮对夹式美标凸耳刀形闸阀

链轮对夹式美标凸耳刀形闸阀主要性能规范

公称压力(MPa) Nominal Pressure 壳体试验(MPa)
Shell Test
密封试验(MPa)
Seal Test
工作温度 Working Tempe ration 适用介质 Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

链轮对夹式美标凸耳刀形闸阀主要零部件材质

体、盖 Body、Bonnet 闸板Disc 阀杆Siem 密封面 Sealing
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
碳钢、不锈钢
C.S、S.S
不锈钢
S.S
橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy

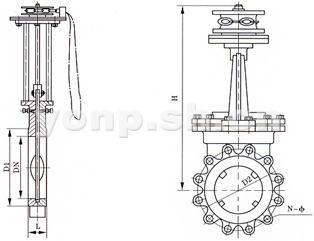

链轮对夹式美标凸耳刀形闸阀主要外型及连接尺寸

MPa DN L D1 D2 H n-φ MPa DN L D1 D2 H n-φ
0.6 50 48 90 110 325 4- M 12 1.0 50 48 100 125 325 4- M 16
65 48 110 130 340 4- M 12 65 48 120 145 340 4- M 16
80 51 125 150 355 4- M 16 80 51 135 160 355 4- M 16
100 51 145 170 405 4- M 16 100 51 155 180 405 8- M 16
125 57 175 200 440 8- M 16 125 57 185 210 440 8- M 16
150 57 200 225 520 8- M 16 150 57 210 240 520 8- M 20
200 70 255 280 580 8- M 16 200 70 265 295 580 8- M 20
250 70 310 335 670 12- M 16 250 70 320 350 670 12- M 20
300 76 362 395 820 12- M 20 300 76 368 400 820 12- M 20
350 76 412 445 925 12- M 20 350 76 428 460 925 16- M 20
400 89 462 495 1030 16- M 20 400 89 482 515 1030 16- M 22
