当前位置: 首页 >>美标阀门 >>气动美标凸耳对夹式刀形闸阀

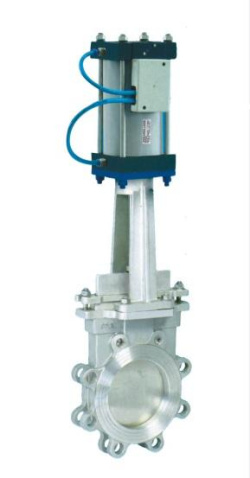

气动美标凸耳对夹式刀形闸阀

别名:PZ673H气动美标对夹刀闸阀

气动美标凸耳对夹式刀形闸阀
气动美标凸耳对夹式刀形闸阀
气动美标凸耳对夹式刀形闸阀
气动美标凸耳对夹式刀形闸阀

气动美标凸耳对夹式刀形闸阀主要性能规范

公称压力(MPa) Nominal Pressure 壳体试验(MPa)
Shell Test
密封试验(MPa)
Seal Test
工作温度 Working Tempe ration 适用介质 Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

气动美标凸耳对夹式刀形闸阀主要零部件材质

体、盖 Body、Bonnet 闸板Disc 阀杆Siem 密封面 Sealing
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
碳钢、不锈钢
C.S、S.S
不锈钢
S.S
橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy

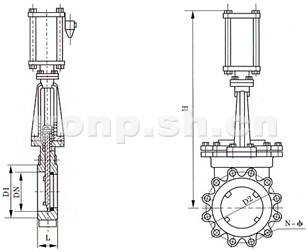

气动美标凸耳对夹式刀形闸阀主要外型及连接尺寸

MPa DN L D1 D2 H n-φ MPa DN L D1 D2 H n-φ
0.6 50 48 90 110 335 4- M 12 1.0 50 48 100 125 335 4- M 16
65 48 110 130 363 4- M 12 65 48 120 145 363 4- M 16
80 51 125 150 395 4- M 16 80 51 135 160 395 4- M 16
100 51 145 170 465 4- M 16 100 51 155 180 465 8- M 16
125 57 175 200 530 8- M 16 125 57 185 210 530 8- M 16
150 57 200 225 630 8- M 16 150 57 210 240 630 8- M 20
200 70 255 280 750 8- M 16 200 70 265 295 750 8- M 20
250 70 310 335 900 12- M 16 250 70 320 350 900 12- M 20
300 76 362 395 1120 12- M 20 300 76 368 400 1120 12- M 20
350 76 412 445 1260 12- M 20 350 76 428 460 1260 16- M 20
400 89 462 495 1450 16- M 20 400 89 482 515 1450 16- M 22
450 89 518 550 1600 16- M 20 450 89 532 565 1600 20-M22
500 114 568 600 1800 16- M 20 500 114 585 620 1800 20-M22
600 114 670 705 2300 20- M 22 600 114 685 725 2300 20-M27
700 127 775 810 2500 24- M 22 700 127 800 840 2500 24-M27
800 127 880 920 2800 24- M 27 800 127 898 950 2800 24-M30
900 154 980 1020 3100 24- M 27 900 154 1005 1050 3100 28-M30
1000 165 1080 1120 3400 28- M 27 1000 165 1115 1160 3400 28-M30
1200 190 1295 1340 3600 32- M 30 1200 180 1325 1380 3600 32-M36
