当前位置: 首页 >>美标阀门 >>承插焊美标锻钢升降式止回阀

承插焊美标锻钢升降式止回阀

别名:H61Y美标对焊锻钢升降式止回阀

承插焊美标锻钢升降式止回阀
承插焊美标锻钢升降式止回阀
承插焊美标锻钢升降式止回阀
承插焊美标锻钢升降式止回阀

承插焊美标锻钢升降式止回阀性能规范

型号 压力级 试验压力(MPa) 工作温度(℃) 适用介质
壳体 密封(水) 密封(气)
H61H-800Lb、H61Y-800Lb 800Lb 21.0 14.0 0.6 ≤450 水、蒸汽、油品
H61H-800Lb、H61Y-800Lb1 ≤550 水、蒸汽、油品
H61H-800LbP、H61Y-800LbP ≤200 弱腐蚀性介质
H61H-800LbR、H61Y-800LbR ≤200 腐蚀性介质

承插焊锻钢升降式止回阀零件材料

零件名称 阀体 阀盖 阀瓣 螺栓
材料 C 25Mn 25Mn 3Cr13 35Mo
I 15CrMo 15CrMo 3Cr13 35Mo
P 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 35Mo
R 0Cr17Ni12Mo2Ti 0Cr17Ni12Mo2Ti 0Cr17Ni12Mo2Ti 1Cr17Ni2

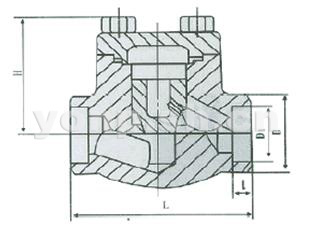

承插焊锻钢升降式止回阀尺寸及重量

公 称 通 径 DN 尺    寸   (mm) 重  量 (㎏)
mm in L l D D1 H
15 1/2 80 10 34 21.8 47.5 1.25
20 3/4 90 13 40 27.1 52.5 1.6
25 1 100 13 50 33.8 62.5 2.4
32 1 1/4 120 13 58 42.6 78 3.75
40 1 1/4 140 13 66 48.7 92 5.5
50 2
