当前位置: 首页 >>美标阀门 >>美标法兰闸阀

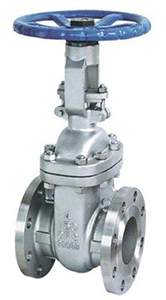

美标法兰闸阀

别名:ANSI法兰闸阀

美标法兰闸阀
美标法兰闸阀
美标法兰闸阀
美标法兰闸阀

美标闸阀特点及优点

●阀门承压件采用精密铸造工艺浇铸,表面质量手轮采用可锻铸铁铸造,造型配合手柄,适当增加摩擦力,

方便开启。并示有明显的“开”、“关”标志。

●阀杆螺母采用高镍球铁,“T”形螺纹与阀杆配合传递力矩。

●阀盖上设有油杯,可定期补充固体润滑油,保持轻松启闭。

●填料压盖和压套分体设计,保证阀杆的同心度。合理的填料函设计,确保阀门没有外漏,符合环保要求。

●阀盖设有上密封圈,符合美国石油协会API标准。

●阀门的中法兰连接螺栓采用双头螺栓,方便维修、拆卸。

●阀杆头部整体锻造,与阀瓣通过“T”型槽连接,保证强度。

●DN250以下的铸件为精密铸造,每批铸件都有炉号标识,便于跟踪。

美标闸阀轻松的扭矩传递结构

  手轮通过阀杆螺母将扭矩传递至阀杆上,阀杆采用A182F6(1Cr13)锻造并调质处理,硬度HB220~250。为了减少力在传递过程中的损耗,阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球铁具有一定的自润滑性),硬度比阀杆小HB50左右。大口径、高压力阀门可在阀杆螺母上、下加上推力轴承,同时设有油杯结构,可定期加入固体油脂,保持润滑,使阀门是中具有较轻的扭矩。

美标闸阀设计合理的防外漏填料函

  阀门填料选用柔性石墨和编结石墨的组合,既具有良好的密封性能又有一定的强度。填料压盖和填料压套是分体设计,球面结合,能自动保持同心度,使得阀杆在上下运动时没有刮伤。填料压套设有阶梯以防陷入填料函内。阀杆的螺纹尾部始终在填料之上,防止运动时带出填料。这样的填料函确保阀门没有外楼,符合环保要求。

美标闸阀阀杆头部与闸板可靠连接

  闸阀阀杆采用A182F6(1Cr13)整体锻造而成,具有较强的抗拉强度,确保阀杆头部不会因故障断裂而使闸板陷在阀体中无法拿出。阀杆头部设有与阀盖密封副密封的上密封面,当使用介质有特殊性的时候要求阀门在全开时无任何外漏。阀杆头部与闸板的连接采用“T”形槽结构,两者相对有一定的自由度,使得闸板沿阀体导向筋顺利滑入阀座。

美标闸阀可更换阀座 一定的磨损余量

  闸阀的阀座与阀体连接是采用螺纹式连接,方便维修、更换。阀座的静密封面经过精密研磨并用专用工具旋入阀体,实现可靠的密封。闸板密封面比阀座密封面宽出一定的余量,并保证阀门在未使用前闸板密封面底线与阀座密封面底线在同一高度,使阀门在使用一定时间后即使磨损也不会减少必须保证的密封面宽度。

美标闸阀设计与制造标准

●设计与制造:API600 API6D GB12234
●法兰尺寸:ANSIB 16.5 JB/T79 GB9113
●压力温度:ANSSIB 16.34
●结构长度:ANSIB16.10 GB12221
●对焊连接尺寸:ANSIB 16.25
●检验与试验:API598 JB/T9092

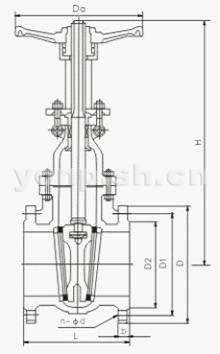

美标闸阀安装尺寸

ANSI 150Lb
NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24
L 178 190 203 229 267 292 330 356 381 406 432 457 508
H 400 490 510 585 775 955 1160 1375 1570 1765 1980 - -
D0 200 200 250 300 350 350 400 450 500 600 700 - -
Wt 23 45 50 63 108 171 263 346 488 621 814 - -
ANSI 300Lb
NPS 2 21/2 3 4 6 8 10 12 14 16 18 20 24
L 216 241 283 305 403 419 457 502 762 838 914 991 1143
H 470 525 535 635 805 1025 1230 1460 1645 1840 - - -
D0 200 200 300 300 350 400 450 500 600 600 - - -
Wt 30 44 61 77 153 286 412 576 886 1175 - - -
ANSI 600Lb ANSI 900Lb
NPS 2 21/2 3 4 6 8 10 12 2 21/2 3 4 6 8
L/L1 292 330 356 432 559 660 787 838 368 419 381 457 610 737
L2 295 333 359 435 562 664 791 841 371 422 384 460 613 740
H 474 530 547 703 913 1077 1276 1499 620 705 695 825 1065 1318
D0 250 250 300 350 450 500 600 680 300 350 350 400 500 600
Wt 37 54 70 110 220 400 600 780 59 79 115 198 303 407
Wt1 32 47 64 103 218 374 570 830 53 71 103 178 271 366
