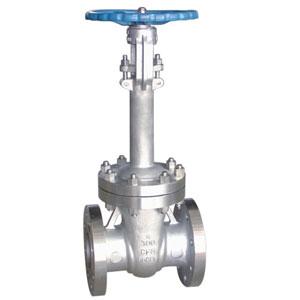

美标低温闸阀

别名：ANSI低温法兰闸阀、ANSI液氮加长杆低温闸阀

执行标准

项目	设计制造	压力 - 温度基准	结构长度	法兰连接试验	试验与检测
标准	API600	ANSIB16.34	ANSI16.10	ANSIB16.5	API598

试验压力

试验项目		壳体强度试验 Mpa	高压密封试验 Mpa	低压密封试验 Mpa	适应温度
介 质		水		空 气
压力等级	150Lb	3.0	2.2	0.6	≤ 150 ℃
压力等级	300Lb	7.5	5.5	0.6	≤ 150 ℃
压力等级	600Lb	15.0	11.0	0.6	≤ 150 ℃

主要零件材质

零件名称	CF8 系列	CF3 系列	CF8 系列	CF3 系列	WCB 系列
阀体 / 阀盖	CF8	CF3	CF 8M	CF 3M	WCB
闸板	CF8	CF3	CF 8M	CF 3M	WCB
阀杆	F304	F 304L	F316	F 316L	1Cr13 Graphite
填料	PTFF 编织	PTFE 编织	PTFE 编织	PTFE 编织	石墨 Graphite+304
垫片	PTFE+304	PTFE+ 304L	PTFE+ 316L	PTFE+ 316L	石墨 +304
压盖	CF8	CF3	CF 3M	CF 3M	WCB
填料压环	304	304L	316L	316L	1Cr13
螺栓	193-BB	A193-B8	193-B 8M	A193-B 8M	35CrMoA
螺母	A194 -8M	A194 -8M	A194 -8M	A194 -8M	45

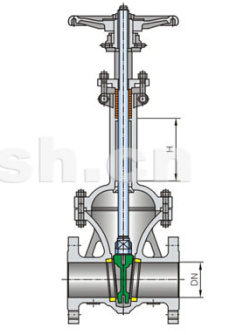

主要连接尺寸

型号Type	温度 Temperature(℃)		-46℃	-101℃	-196℃
	规格 Size(mm)		尺寸 Dimension(mm)
	inch	DN	颈部长度 H
DZ40W/H/Y-150/300/600/900	1/2″	15	90	110	130
	3/4″	20	100	110	140
	1″	25	100	120	150
	11/4″	32	110	130	160
	11/2″	40	110	130	160
	2″	50	110	130	170
	21/2″	65	110	130	170
	3″	80	120	150	190
	4″	100	130	160	200
	5″	125	130	160	200
	6″	150	140	170	220
	8″	200	140	170	220
	10″	250	150	180	240
	12″	300	150	180	240
	14″	350	160	190	250
	16″	400	160	190	250
	18″	450	160	190	250
	20″	500	170	200	260
	24″	600	170	200	260
