当前位置: 首页 >>美标阀门 >>手动对夹美标凸耳刀形闸阀

手动对夹美标凸耳刀形闸阀

别名:PZ73H美标对夹刀型闸阀(刀闸阀)、PZ73H美标对夹物料阀、PZ73H美标对夹放料阀

手动对夹美标凸耳刀形闸阀
手动对夹美标凸耳刀形闸阀
手动对夹美标凸耳刀形闸阀
手动对夹美标凸耳刀形闸阀

手动对夹美标凸耳刀形闸阀主要性能规范

公称压力(MPa) Nominal Pressure 壳体试验(MPa)
Shell Test
密封试验(MPa)
Seal Test
工作温度 Working Tempe ration 适用介质 Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

手动对夹美标凸耳刀形闸阀主要零部件材质

体、盖 Body、Bonnet 闸板Disc 阀杆Siem 密封面 Sealing
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
碳钢、不锈钢
C.S、S.S
不锈钢
S.S
橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy

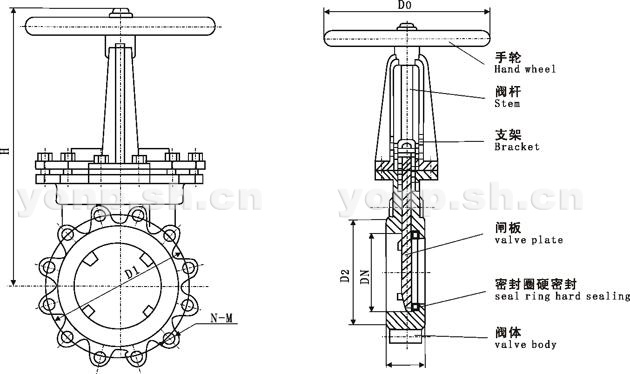

手动对夹美标凸耳刀形闸阀主要外型及连接尺寸

MPa DN L D2 D1 H N-M Do W(㎏)
1.0 50 48 100 125 285 4- M 16 180 8
65 48 120 145 298 4- M 16 180 10
80 51 135 160 315 4- M 16 220 12
100 51 155 180 365 8- M 16 220 14
125 57 185 210 400 8- M 16 230 22
150 57 210 240 475 8- M 20 280 29
200 70 265 295 540 8- M 20 360 38
250 70 320 350 630 12- M 20 360 66
300 76 368 400 780 12- M 20 400 100
350 76 428 460 885 16- M 20 400 119
400 89 482 515 990 16- M 22 400 195
450 89 532 565 1100 20- M 22 530 285
500 114 585 620 1200 20- M 22 530 389
600 114 685 725 1450 20- M 27 600 529
700 127 800 840 1700 24- M 27 600 790
800 127 898 950 2000 24- M 30 680 850
900 154 998 1050 2300 28- M 30 680 900
1000 165 1110 1160 2500 28- M 30 700 1050
1200 190 1325 1380 2800 32- M 36 800 1300
1.6 50 48 100 125 285 4- M 1 6 180 8.5
65 48 120 145 298 4- M 16 180 10.7
80 51 135 160 315 8- M 16 220 13
100 51 155 180 365 8- M 16 220 15
125 57 185 210 400 8- M 16 230 23.5
150 57 210 240 475 8- M 20 280 31
200 70 265 295 540 12- M 20 360 40.7
250 70 320 355 630 12- M 22 360 70
300 76 375 410 780 12- M 22 400 107
350 76 435 470 885 16- M 22 400 129
400 89 485 525 990 16- M 27 400 215
450 89 545 585 1100 20- M 27 530 305
500 114 608 650 1200 20- M 30 530 410
600 114 718 770 1450 20- M 36 600 550
700 127 788 840 1700 24- M 36 600 820
800 127 898 950 2000 24- M 36 680 950
900 154 998 1050 2300 28- M 36 680 1020
1000 165 1110 1170 2500 28- M 42 700 1120
1200 190 1325 1390 2800 32- M 48 800 1480
