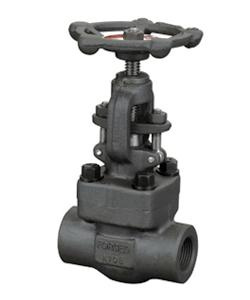

美标锻钢直通式截止阀

别名:J61Y美标对焊锻钢截止阀、J61Y美标承插焊锻钢截止阀

美标锻钢直通式截止阀
美标锻钢直通式截止阀
美标锻钢直通式截止阀
美标锻钢直通式截止阀

产品概述

锻钢截止阀有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

结构设计和规范

锻钢截止阀制造按API 602,BS5352,ANSI/ASME B16.34.
试验与验收按API 598,标识按照MSS SP-25.

结构型式

1.全通径或缩径;
2.明杆带支架;
3.两端自动调心的填料压套;
4.用缠绕式垫片密封的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖
5.本体倒密封;
6.承插焊接ANSI/ASME B16.11;
7.螺纹端(NPT端)按ANSI/ASME B1.20.1。

零件材料

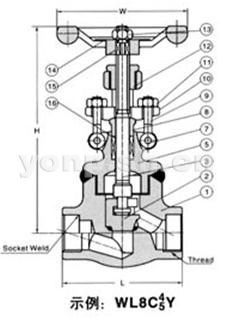

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A276f304 A276F304(L) A276F316(L)
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 销钉 A276420 A276 304
8 填料压套 A276410 A182F304(L) A182F316(L)
9 活节螺栓 A193B7 A193B16 A193B8 A193B8M
10 填料压板 A216WCB A351CF8
11 螺母 A1942H A1944 A1948 A1948M
12 阀杆螺母 A276410
13 锁紧螺母 A1942H A1944 A1948 A1948M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
  2、CS=碳钢;AS=合金钢;SS=不锈钢;

规格尺寸及重量 (mm)

800LB

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 79 92 111 120 152 172 200
H(开) 166 166 171 207 240 258 330 355
W 100 100 100 125 160 160 180 200
重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6
焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8

900~1500LB

NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 92 111 111 120 152 172 200 220
H(开) 171 207 207 240 258 330 355 370
W 100 125 125 160 160 180 200 240
重量 螺栓式 2.2 3.7 3.6 6.8 7.6 11.6 15.0 21.9
焊接式 2.0 3.4 3.3 6.0 5.6 10.3 14.2 18.0
