您现在位于:首页 > 电动阀门 > 电子式电动单座、套筒调节阀

电子式电动单座、套筒调节阀

别名:ZDLP型电动单座调节阀、ZDLM型电动套筒调节阀

电子式电动单座、套筒调节阀
电子式电动单座、套筒调节阀

电子式电动单座、套筒调节阀特点

  ZYHP、ZYHM型电子式电动单座调节阀和电子式电动套筒调节阀接受调节仪表传来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。上海永鹏机械的电子式电动单座调节阀和电子式电动套筒调节阀广泛用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。电子式电动单座、套筒调节阀公称通径由20至300mm,公称压力有1.6~6.4Mpa,接受信号为0-10mA,DC,4~20mA.DC ,使用温度范围-40℃-350℃。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合:电动套筒调节阀适用于压差较大且泄漏量较大的场合。

电子式电动单座、套筒调节阀结构

电子式电动单座、套筒调节阀
电子式电动单座、套筒调节阀

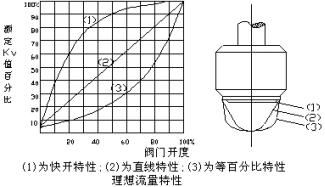

快开型、直线型、等百分比型单座阀芯结构示意图
快开型、直线型、等百分比型单座阀芯结构示意图

电子式电动单座、套筒调节阀特点

阀体、阀盖:WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:1Cr18Ni9Ti、司钛莱合金堆焊
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套:2Cr13
垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
公称压力: 1.6、 4.0、 6.4
固有流量特性: 直线、等百分比
固有可调比R: 50:1
允许泄漏量
单座: 硬密封:Ⅳ级、  软密封:Ⅵ
套筒: 硬密封:Ⅳ级、  软密封:V
工作温度 t(℃): -20~220、 -40~250、 -40~450、 -60~450
信号范围 (DC):0~10mA、 4~20mA、1~5V、 0~10V
电源电压:220V、  50HZ
作用方式:电开式、 电关式
信号故障时阀状态: 全开、 全关、保位

技术参数

公称通径DN(mm) (阀座直径dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
(10) (12) (15) (20)
额定流量系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
额定行程 10 16 25 40 60 100
公称压力 1.6、 4.0、 6.4
固有流量特性 直线、等百分比
固有可调比 R 50:1
允许 泄漏量 单座 硬密封:Ⅳ级、  软密封:Ⅵ
套筒 硬密封:Ⅳ级、  软密封:V
工作温度 t(℃) -20~220、 -40~250、 -40~450、 -60~450
信号范围 (DC) 0~10mA、 4~20mA、1~5V、 0~10V
电 源 电 压 220V、  50HZ
作 用 方 式 电开式、 电关式
信号故障时阀状态 全开、 全关、保位

外形尺寸

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰距离 (L) PN16 185 200 205 222 250 276 298 350 410 451 600 670 735
PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
PN64 200 210 220 251 286 311 337 394 440 475 630 700 765
常温型 阀盖 H1 PN16 756 781 803 928 945 1260 1270 1294 1515 1540 1565 1816 2180
PN40 766 791 813 938 955 1260 1270 1329 1545 1560 1605 1892 2130
PN64 773 803 833 965 1000 1280 1300 1338 1575 1620 1675 1936 2202
中温型 阀盖 H1 PN16 956 981 1003 1128 1145 1510 1520 1544 1835 1860 1885 2166 2530
PN40 966 991 1013 1138 1155 1510 1520 1579 1865 1880 1925 2245 2480
PN64 973 1003 1033 1165 1200 1530 1550 1588 1895 1940 1995 2286 2552
Ф D 225 257 310
H2 PN16 53 58 68 73 80 90 98 108 123 140 168 203 230
PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
PN64 63 68 75 83 88 100 105 125 148 170 203 235 265
H3 87 90
法 兰 标 准 GB:1.6、2.5、4.06.4Mpa   ANSI:150、300、600Lb   JIS:10K、20K、30K
