电动内螺纹球阀

别名:三片式电动二通内螺纹球阀

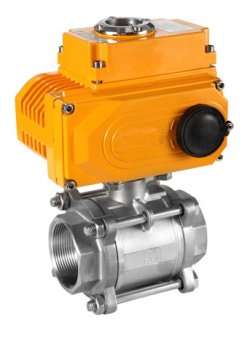

Q911电动内螺纹球阀
Q911电动内螺纹球阀

概述

Q911电动三片式球阀内螺纹连接球阀及对焊连接球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特点

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。

主要连接尺寸及重量

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280

主要零件材料

序号NO. 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 阀盖 不锈钢CF8M 碳钢WCB
4 球体 不锈钢SS316 不锈钢SS304
5 阀杆 不锈钢SS316 不锈钢SS316
6 螺母 不锈钢SS304 FCD45
7 垫圈 不锈钢SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不锈钢SS304 不锈钢SS304
10 阀杆螺母 不锈钢SS304 B7
11 垫圈 不锈钢SS304 不锈钢SS304
12 填料压盖螺母 不锈钢SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不锈钢SS304 B8

外形尺寸

尺 寸(mm) 6 10 15 20 25 32 40 50 65 80 100
三片式 G 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″
D 11.6 12.7 15 20 25 32 38 50 64 78 98
L 65 65 67 82 91 108 129 148 186 206 240
对焊式 D 18 18 24 28 34 41 49 62 78 94 124
d 11.6 12.7 15.8 20 25 32 38 50 64 78 98
L 65 65 67 82 91 108 129 148 186 206 240
承插焊 D 11.6 12.7 15 20 25 32 38 50 64 78 98
D1 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2
L 65 65 67 82 91 108 129 148 186 206 240
A 9.5 9.5 9.5 11.1 12.7 14.3 15.9 17.4 26.9 28.8 34.5
二片式 D 10 12 15 20 25 32 38 50 64 78 98
L 56 56 75 80 90 110 120 140 160 178 216
L1 88 88 88 88 155 155 155 208 208 256 256
H 142 142 142 152 213 225 235 265 280 300 330
额定功率 5W 5W 5W 5W 15W 15W 15W 25W 25W 50W 50W
额定电流 0.01A 0.01A 0.01A 0.01A 0.2A 0.2A 0.2A 0.5A 0.5A 0.8A 0.8A

订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型,智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V,输出信号:4-20mA,1-5V,0-10V
