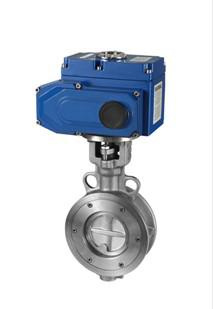

D973H电动三偏心对夹蝶阀

别名:D973H电动金属硬密封三偏心对夹蝶阀

D973H电动三偏心对夹蝶阀
D973H电动三偏心对夹蝶阀
D973H电动三偏心对夹蝶阀
D973H电动三偏心对夹蝶阀

产品特点

?1.多层次硬密封蝶阀密封是采用软硬层金属片层叠成,通过高精度机械加工成形,嵌装在蝶板上与阀座吻合,具有金属密封和弹性密封的双重优点,无论在低温和高温情况下,均具有优良的密封性能.
2.采用三维偏心结构,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能.
3.结构独特,操作灵活、省力、方便、不受介质压力的高、低影响,密封性能可靠,使用寿命长.
4.蝶阀设有密封调节装置,长期使用后若密封性能下降,可调节蝶板密封圈向发座靠近即可恢复原有密封性能,大大地提高使用寿命.
? D973H电动硬密封蝶阀采用三维偏心结构,蝶板为软硬层叠式金属片,具有金属硬密封和弹性密封的双重优点。具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上,做调节流量和截断流体使用。

技术参数和性能

电动执行机构技术参数 阀   体   参   数
电源 AC110、220、380V/DC24、220V 公称通径 DN50~400mm
输出力矩 50N·M~2000N·M 公称压力 PN1.6、2.5MPa
任选功能 开关型、触点型、开度信号、智能型 阀轴材质 碳素钢、304/316/316L不锈钢
动作范围 0~90°±5° 阀体材质 碳素钢、合金钢、不锈钢
动作时间 15秒/30秒/60秒 阀板材质 碳素钢、合金钢、不锈钢
环境温度 -30°~60° 阀座密封 不锈钢
手动操作 附带手柄操作 结构形式 三维偏心
限   位 电气、机械二重限位 温度 ≤425℃
防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 水、空气、天然气、油品及弱腐蚀性流体
输入信号 0-10,1-5VDC/4-20mA(智能型) 特点 零泄漏、使用寿命长、便于安装、耐高温高压

外形尺寸

公称通径DN A B C D E 额定功率 额定电流
50 155 353 112 104 43 15W 0.2A
65 208 362 115 115 46 25W 0.5A
80 208 368 120 115 49 25W 0.5A
100 208 392 138 115 56 25W 0.5A
125 256 407 165 127 64 50W 0.8A
150 256 446 175 127 70 50W 0.8A
200 256 489 208 127 71 90W 1.0A
250 288 514 243 164 76 120W 1.2A
300 288 568 283 164 83 120W 1.2A
350 288 629 310 164 92 150W 1.2A
400 288 662 340 164 102 150W 1.2A

订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
