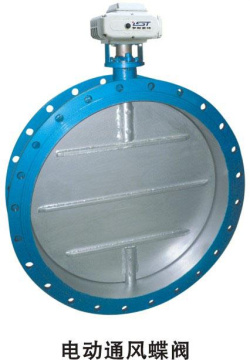

D941W电动通风蝶阀,电动烟尘蝶阀

别名:D941W电动烟尘气通风蝶阀

D941W电动通风蝶阀,电动烟尘蝶阀
D941W电动通风蝶阀,电动烟尘蝶阀
D941W电动通风蝶阀,电动烟尘蝶阀
D941W电动通风蝶阀,电动烟尘蝶阀

概述

D941W-1C电动通风蝶阀是一种非密闭型蝶阀,采用中线式蝶板与短结构钢板焊接的新型结构形式设计制造的,电动通风蝶阀具有结构紧凑、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。电动通风蝶阀广泛适用于建材、冶金、矿山、电力等生产过程中温度≤300℃,公称压力为0.1Mpa的含尘气体、通风净化装置、烟气管道等管道上,用以连通、启闭或调节介质。

产品特点

1、电动通风蝶阀设计新颖、合理、结构独特,重量轻,启闭迅速。
2、力矩小,操作方便,省力灵巧。
3、电动通风蝶阀采用不同适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

技术参数和性能

电动通风蝶阀执行器技术参数 D941W电动通风蝶阀阀体参数
电源  AC110V、220V、380V/DC24V 公称通径 DN50~2000mm
输出力矩  50N·M~2000N·M 公称压力 PN0.1MPa
任选功能 开关型、触点型、开度信号、智能调节型 阀轴材质 碳素钢、304/316/316L不锈钢
动作范围 0~90°±5° 阀体材质 碳素钢、合金钢、不锈钢
动作时间  15秒/30秒/60秒 阀板材质 碳素钢、合金钢、不锈钢
环境温度 -30°~60° 阀座密封 不锈钢
手动操作 附带手柄操作 结构形式 中线
限   位 电气、机械二重限位 温度 ≤300℃特殊可定制
防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 含尘气体,空气,含尘烟气
输入信号 0-10,1-5VDC/4-20mA(智能调节型) 特点 力矩小,流阻小,流通能力大,防卡死

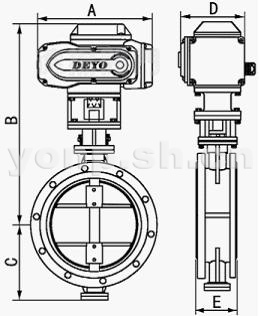

外形尺寸

公称通径DN A B C D E 额定功率 额定电流
50 155 353 70 104 108 15W 0.2A
65 155 362 80 104 112 15W 0.2A
80 155 368 95 104 114 15W 0.2A
100 208 392 105 115 127 25W 0.5A
125 208 407 120 115 140 25W 0.5A
150 208 446 132 115 140 25W 0.5A
200 256 489 160 127 152 50W 0.8A
250 256 514 187 127 165 90W 1.0A
300 256 568 220 127 178 90W 1.0A
350 288 629 245 164 190 120W 1.2A
400 288 662 270 164 216 120W 1.2A
450 288 717 297 164 222 150W 1.2A
500 288 815 322 164 229 150W 1.2A
600 288 927 377 164 267 150W 1.2A

订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V

注意事项
1:请务必接对电源相序,以免阀门或执行器损坏。
2:通电时禁止手动操作。
3:户外使用时最好给电动执行器外加防护盖子,防止老化。
4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
5:请不要安装在易爆气体周围,如需防爆订货时请说明。
6:请确定输入电压和配线接点是否正确。
7:禁止超负荷使用电动执行器。
