电动卫生级球阀

别名:Q981F电动卫生级快装球阀

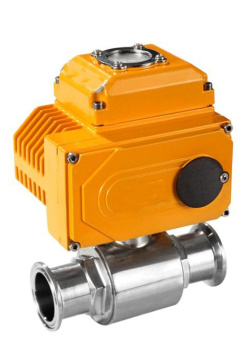

电动卫生级球阀
电动卫生级球阀

概述

电动卫生级球阀是由电动角行程执行器与卫生级球阀装配组成。亦称电动卡箍球阀,皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。电动卫生级球阀阀体采用不锈钢精制而成,流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。电动卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

产品特点

1、电动UPVC球阀采用双向双由令球阀,可同时当由令及阀门使用,可在前段设备管路不必停工的状态下,关闭球阀,卸下由令,进行后段工程维修。
2、电动UPVC球阀阀体具有优良的耐化学腐蚀性能,在由令端有FPM或EPDM "O"环,配合PTFE垫座之使用,能防止多数化学物质之腐蚀。
3、电动UPVC球阀垫座松紧可做适度调整。管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
4、电动UPVC球阀阻燃性能为自熄性。低热传导性能,约为钢材的1/200。重量轻,相当于钢管1/5,铜管的1/6。
5、电动UPVC球阀介质中重离子含量达超纯水标准,卫生指标符合国家卫生标准要求。
6、电动UPVC球阀优异的耐老化和抗紫外线性能,使正常使用寿命比其它管道系统均有很大的延长。

技术参数和性能

主要技术参数

阀体

阀体形式 二通式、三通式
公称通径 DN15~102mm
公称压力 PN1.0 MPa
连接形式 快装式(卡箍式)、焊接式、螺纹式
适用温度 PTFE≤180℃
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
产品特点 安全卫生,密封好、使用寿命长

执行机构

执行器型号 WT、HQ、PSQ电动执行机构
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

主要性能指标

公称通径 DN(mm) φ15-102mm
允许压差(MPa) ≤公称压力
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%

主要零件材料

阀体 304/316/316L不锈钢
阀轴 不锈钢
球体 304/316/316L不锈钢
阀座 PTFE

主要外形及连接尺寸

通径 G L1 L H D
15 34 132 100 115 12.7
20 50.5 132 100 115 17.2
25 50.5 155 120 147 25
32 50.5 155 130 150 31.8
38 50.5 155 150 152 35.6
51 64 155 200 172 48.6
63 77.5 208 210 192 60.3
76 91 208 220 197 72.9
89 106 256 260 224 88.9
102 119 256 320 232 101.6
