电动对夹式美标凸耳刀形闸阀

别名:PZ973H电动对夹式美标刀型闸阀

电动对夹式美标凸耳刀形闸阀
电动对夹式美标凸耳刀形闸阀
电动对夹式美标凸耳刀形闸阀
电动对夹式美标凸耳刀形闸阀

主要性能规范

公称压力(MPa) Nominal Pressure 壳体试验(MPa)
Shell Test
密封试验(MPa)
Seal Test
工作温度 Working Tempe ration 适用介质 Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

主要零件材料

体、盖 Body、Bonnet 闸板Disc 阀杆Siem 密封面 Sealing
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
碳钢、不锈钢
C.S、S.S
不锈钢
S.S
橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy

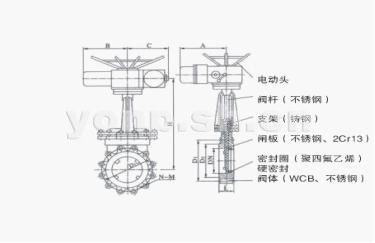

主要外型及连接尺寸

公称压力 DN L D2 D1 H D0 B C A N-M 电装
型号
电机
功率
公称
转矩
重量
0.6
MPa
50 50 90 110 370 365 283 326 219 4-M12 DZ10 0.25 100 52.3
65 50 110 130 460 365 283 326 219 4-M12 DZ10 0.25 100 53
80 50 125 150 590 365 283 326 219 4-M16 DZ10 0.25 100 55
100 50 145 170 780 365 283 326 219 4-M16 DZ10 0.25 100 57.4
125 50 175 200 950 365 283 326 219 8-M16 DZ10 0.25 100 62
150 60 200 225 980 365 283 326 219 8-M16 DZ10 0.25 100 71.3
200 60 255 280 1053 365 283 371 219 8-M16 DZ15 0.37 150 80.5
250 70 310 335 1060 365 283 371 219 12-M16 DZ20 0.37 200 99.6
300 80 362 395 1230 365 283 371 219 12-M20 DZ20 0.37 200 122.7
350 90 412 445 1250 365 283 371 219 12-M20 DZ30 0.55 300 148
400 100 462 498 1767 365 283 371 219 16-M20 DZ30 0.55 300 158
450 120 518 550 1920 560 365 470 310 16-M20 DZ45 1.5 450 224
500 130 568 600 2010 560 365 470 310 16-M20 DZ45 1.5 450 241
600 140 670 705 2110 560 365 470 310 20-M22 DZ60 2.2 600 335
1.0
MPa
50 50 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 54
65 50 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 60
80 50 135 160 590 365 283 326 219 4-M16 DZ10 0.25 100 62
100 50 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 66
125 50 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 76
150 60 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 84
200 60 265 295 1053 365 283 371 219 8-M20 DZ20 0.37 200 106
250 70 320 350 1060 365 283 371 219 12-M20 DZ20 0.37 200 120
300 80 368 400 1230 365 283 371 219 12-M20 DZ30 0.55 300 218
350 90 428 460 1250 365 283 371 219 16-M20 DZ30 0.55 300 230
400 100 482 515 1767 560 365 470 310 16-M22 DZ45 1.5 450 297
450 120 532 565 1920 560 365 470 310 20-M22 DZ45 1.5 450 369
500 130 585 620 2010 560 365 470 310 20-M22 DZ60 2.2 600 420
600 140 685 725 2110 560 365 470 310 20-M27 DZ60 2.2 600 520
1.6
MPa
50 65 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 650
65 65 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 65
80 70 135 160 590 365 283 326 219 8-M16 DZ10 0.25 100 68
100 70 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 74
125 70 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 77
150 80 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 96
200 80 265 295 1053 365 283 371 219 12-M20 DZ20 0.37 200 114
250 94 320 355 1060 365 283 371 219 12-M22 DZ20 0.37 200 135
300 98 375 410 1230 365 283 371 219 12-M22 DZ30 0.55 300 230
350 100 435 470 1250 365 283 371 219 16-M22 DZ30 0.55 300 251
400 110 485 525 1767 560 365 470 310 16-M27 DZ45 1.5 450 130
450 120 545 585 1920 560 365 470 310 20-M27 DZ45 1.5 450 378
500 130 608 650 2010 560 365 470 310 20-M30 DZ60 2.2 600 435
600 140 718 770 2110 560 365 470 310 20-M36 DZ60 2.2 600 530
