当前位置: 首页 >>止回阀 >> DHH44微阻缓闭消声止回阀

DHH44微阻缓闭消声止回阀

DHH44微阻缓闭消声止回阀外形尺寸图
DHH44微阻缓闭消声止回阀外形尺寸图

特点用途

微阻缓闭消声止回阀是应用于工业、城市给排水管道和高层住宅、高级宾馆、加压输水泵的出口处。微阻缓闭消声止回阀在设计上充分考虑了使用环境的要求,采用斜板式结构,达到无震动、无噪音、运行平稳、确保宾馆、住宅环境安静,并具有节能的效果。DHH44X/H-10/16型微阻缓闭止回阀采用延缓关闭的方式使局部倒流水向系统内泄流,从而大大降低了停泵倒流的水压冲力,消除了破坏性水锤峰值的产生,截流密封采用丁腈橡胶,密封性能好、减震耐磨、使用寿命长、维修方便等特点

主要技术参数

  1. 公称压力:1.0~1.6MPa
  2. 公称通径:200~2000mm
  3. 适用介质:清水、泥浆水、海水、污水
  4. 适用温度:0~80℃(如需要,可达200℃)
  5. 法兰标准:GB/T 17241.6 GB/T9113
  6. 试验标准:GB/T 13927 AP1598

典型安装图

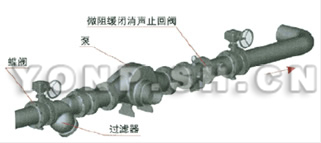

微阻缓闭消声止回阀典型安装图
微阻缓闭消声止回阀典型安装图

主要零件材料

零件名称 阀体 阀板 密封圈 阀杆 缓冲轴缸
材料 灰铸铁、碳钢 碳钢 丁腈橡胶 不锈钢 不锈钢

主要连接和外形尺寸

DN
(㎜)
200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 2000
L 230 250 270 290 310 330 350 390 430 470 510 550 630 710 790 950
H 550 630 690 780 860 910 980 1070 1220 1320 1430 1550 1800 1980 2150 2550
B 450 520 590 670 750 780 850 970 1080 1200 1300 1450 1670 1880 1950 2450

永鹏阀门DHH44微阻缓闭消声止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"DHH44微阻缓闭消声止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的DHH44微阻缓闭消声止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:DHH44微阻缓闭消声止回阀使用说明书
