当前位置: 首页 >>止回阀 >>H64Y国标电站止回阀

H64Y国标电站止回阀

H64Y国标电站止回阀外形尺寸图
H64Y国标电站止回阀外形尺寸图

用途

焊接连接的止回阀适用于公称压力PN20.0~32.0MPa,工作温度≤540℃(其中57170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路上。适用介质为:水、油品、蒸汽等。

结构特点

1.产品设计制造按E101和JB/T3595-93标准的规定,结构合理,性能优良,造型。
2.阀门中腔采用压力自紧式密封结构,介质压力越高,密封性能越好。
3.支管两端为对焊连接,适应不同的接管要求。
4.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
5.高温耐压部件采用优质耐热合金钢制造,安全可靠,性能稳定,使用寿命长。

主要零件材料

阀 体 WCB、25 2Cr1MoV WC6 WC9
阀 盖 25 12CrMoV
阀 瓣、阀 座 25堆STL钴基硬质合金 12CrMoV STL钴基硬质合金
密封环 增强柔性石墨

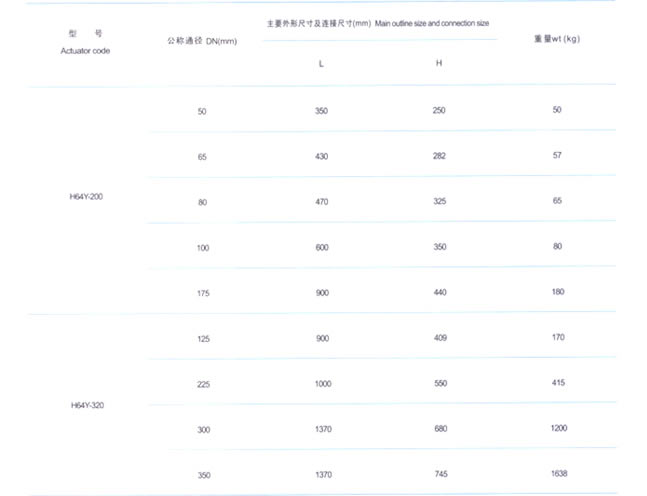

主要外形尺寸及连接尺寸

国标电站止回阀主要外形尺寸及连接尺寸图

永鹏阀门H64Y国标电站止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"H64Y国标电站止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的H64Y国标电站止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:H64Y国标电站止回阀使用说明书
