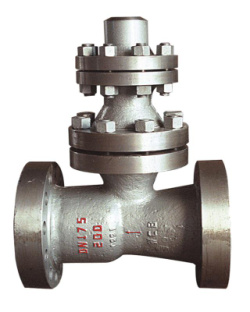

空排止回阀

空排止回阀外形尺寸图
空排止回阀外形尺寸图

用途

空排止回阀安装在火电机组的高压给大泵出口管道上,防止给水倒流,保护给水泵。该阀配合水泵最小流量自 动再循环旁阀工作,当给水泵在低负荷或者出口截门关闭状态时,自动再循环旁路阀应处于开启位置,以保证水泵 的安全运行。当空排止回阀开启时,再循环旁路阀就自动关闭。

结构特点

1、作为原理:打开出口阀,给水泵启动,给水达到一定的压力后,阀瓣在给水压力的作用下升一定的高度,推离阀 座,给水即流出。同时由于阀瓣的上升,带动连杆转动,拨动排空口阀片,使再循环的刀片式活门向下移动,关 闭排空口。当给水流量减少时,阀瓣下落,推动连杆拨开排空阀片,开启再循环门维持水泵最小的允许流量。当 停泵时,阀瓣自动下落,关闭阀口通道,防止高压水锤给水系统的破坏。
2、结构特点:
a、该阀配合再循环旁路阀工作,维持系统的安全运行。
b、主阀瓣上下移动,介质倒流时,借助介质压力及弹簧作用下关闭通道,此时旁路阀开启,当主阀瓣全开时,旁路 阀关闭。
c、阀瓣密封采用不锈钢堆焊而成,耐磨、抗擦伤性强,密封可靠。
d、阀门应垂直安装。

主要零件材料

零件名称 材料
阀体、连接法兰、排气法兰、法兰盖 碳素铸钢
导向轴、拔叉、轴套、滑块、排放套、排气盘 不锈钢
阀瓣、阀瓣体、阀瓣轴、连接叉 优质碳素钢
衬套 铸铝青铜
螺栓、螺母 优质碳素钢

主要性能规范

公称 压力 PN(MPa) 试验压力 Ps(MPa) 工作 压力 (MPa) 适用 工作 温度 (℃)
强度 试验 密封 试验 介质
20.O 30.O 22.O 20.0 ≤160

主要连接尺寸

DN L D D1 D2 D6 b Z-d f f2 H 重量(kg)
100 430 360 292 245 138 66 8-41 3 6 630 285
150 550 440 360 305 190 82 12-Ф48 3 6 650 510
175 610 475 3944 340 214 84 12-Ф48 3 6 685 700
225 900 580 483 418 268 100 12-Ф58 3 6 765 1105
250 900 670 572 508 319 110 16-Ф58 3 6 780 1330

永鹏阀门空排止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"空排止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的空排止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:空排止回阀使用说明书
