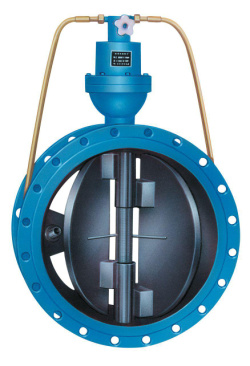

HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀

HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀外形尺寸图
HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀外形尺寸图

特点

微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用,反应良好。

主要技术参数

型号 公称压力
(MPa)
强度试验压力(MPa) 密封压力(MPa) 适用温度
(℃)
适用介质 缓闭时间
HH46X
HDH48X
HH49X
1.0 1.5 1.1 ≤80 海水
污水
清水
≤60秒
1.6 2.4 1.76
2.5 3.75 2.75

主要零件材料

零件名称 阀体 阀瓣 阀杆、油缸、活塞 弹簧 阀座
材料 铸铁、铸钢 碳钢 不锈钢 不锈钢 丁腈橡胶

主要连接和外形尺寸

公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm) 公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L H H1 L H H1
1.0 1.6 2.5 40 140 200 88 1.0 1.6 2.5 350 290 480 297
50 150 215 98 400 310 550 324
65 170 225 108 450 330 585 351
80 180 235 118 500 350 640 379
100 190 280 130 600 390 720 434
125 200 290 148 700 430 780 491
150 210 310 172 800 470 840 549
200 230 350 210 900 510 990 600
250 250 415 240 1000 550 1050 655
300 270 450 264 1200 630 1210 770

永鹏阀门HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:HH46X/HDH48X/HH49X微阻缓闭蝶式止回阀使用说明书
