多弹簧气动薄膜带手轮执行机构

多弹簧气动薄膜带手轮执行机构
多弹簧气动薄膜带手轮执行机构

简介

ZHA/B多弹簧气动薄膜执行机构,是本公司新一代产品,其工作原理是当信号压力输入膜室后,在膜片上产生推力,压缩弹簧,使推杆移动,带动阀杆,改变阀芯与阀座之间流通面积,直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡,从而达到自动调节工艺参数目的。因此只要与调节阀的阀体部连接,就可把阀芯移到与输入信号相对应的位置。该系列执行机构采用多弹簧置膜式,具有重量轻,体积小,性能高,输出力矩大等特点。供多种气动调节阀配套使用,以达到高性能的技术要求。

作用形式

ZHA型:正作用,当信号压力增加时,阀杆部件向下移;
ZHB型:反作用,当信号压力增加时,阀杆部件向上移。

零件材料:

膜盖:A3钢板
膜片:橡胶
支架:铸钢
推杆:2Cr13

弹簧范围

0.02~0.10、0.04~0.20、0.02~0.06、0.06~0.10、0.08~0.24 (Mpa)
供气压力 0.14Mpa~0.4Mpa
气源接口 M16×1.5
环境温度 -30~70℃

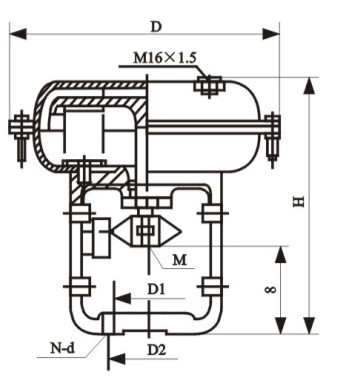

外形尺寸

多弹簧气动薄膜带手轮执行机构
执行机构 行程 D H D1 D2 n-b M-6H s 薄膜面积(cm2) 重量(Kg)
ZHA ZHB
ZHA/B22 16 280 280 Φ60 Φ80 2-Φ10 M10 100 84 350 12
ZHA/B23 25 280 307 Φ60 Φ80 2-Φ10 M10 100 75 350 16
ZHA/B34 40 360 398 Φ80 Φ105 4-Φ12 M12×1.25 154 114 560 22
ZHA/B45 60 470 523 Φ95 ΦΦ122 4-Φ14 M16×1.5 180 115 900 52
ZHA/B56 100 580 723 Φ100 130 4-Φ18 M20×1.5 260 160 1500 100

多弹簧气动薄膜执行器 性能指标

项目

带定位器 不带定位器
基本误差% ≤±1 ≤±4(输出行程的百分数表示)
回差% ≤1 ≤2.5(输出行程的百分数表示)
死差% ≤0.8 ≤2.5(输出压力范围的百分数表示)
额定行程偏差%   ±2.5
始终点偏差% ±0.1 ±2.5
