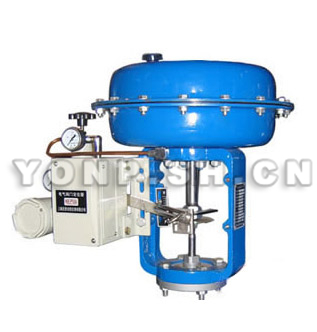

HA系列多弹簧气动薄膜执行器

HA系列多弹簧气动薄膜执行器
HA系列多弹簧气动薄膜执行器

HA多弹簧薄膜执行机构是调节阀的驱动机构,具有体积小、重量轻、操作维修方便的特点。LHA多弹簧薄膜执行机构把气动调节仪表的输入压力转换成推杆位移变化。它与调节阀的阀体部分连接就可把阀芯移到与输入信号相对应的位置。该执行机构采用多弹簧执行机构,其结构紧凑,输出力大。
作用型式:
正作用 : HA1D、HA2D、HA3D、HA4D
反作用 : HA1R、HA2R、HA3R、HA4R
注 : 1、正作用执行机构:薄膜气室供气压力增加,执行机构推杆向下运动
         2、反作用执行机构:薄膜气室供气压力增加,执行机构推杆向上运动

零件材料:
膜盖 : 碳钢、不锈钢
膜片 : 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
推杆 : 2Cr13、304、316
支架 : ZG25
弹簧范围 : 20~100、80~240KPa
供气压力 : 140~400KPa
气源接口 : Rc 1/4”
环境温度 : -30~+70℃
附      件 : 定位器、空气过滤减压器、保位阀、行程开关、手轮机构等

手轮机构配置

执行机构型号 HA1D、R HA2D、R HA3D、R HA4D、R
侧装手轮机构 SHM-2 SHM-3 SHM-4
顶装手轮机构 THM-1 THM-2 THM-3 THM-4

性能
回差   带定位器:小于全行程的1%
         HA1不带定位器:小于全行程的5%
         HA2~4不带定位器:小于全行程的3%

基本误差 HA1带HEP定位器:小于全行程的±2%
         HA1带VEP定位器:小于全行程的±3%
         HA2~4带定位器:小于全行程的±1%

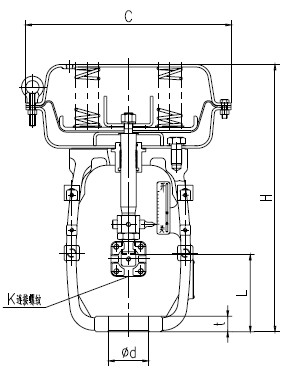

外形尺寸

HA系列多弹簧气动薄膜执行器
执行机构 行程 L H ?d t K 螺纹 ?B C 薄膜面积 (Cm2
)
气室容积 重量(kg)
HA1D、R 14.3 119(105) 260 56 22 M10*1 218 230 160 850 8
25 120(95)
HA2D、R 14.3 121(103) 334 56 22 M10*1 267 281 310 1100 16
25 122(95)
38 142(102) 354 65 26 M10*1.25 1500 16
HA31D、R 25 144(113) 407 65 26 M10*1.25 350 363 550 2800 31
38 144(102)
50 196(139) 459 80 30 M16*1.5 3400 32
HA4D、R 38 214(172) 612 90 35 M18*1.5 470 520 950 10000 68
