AW气动执行器

AW气动执行器
AW气动执行器

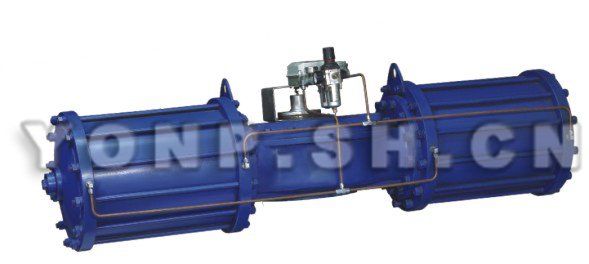

AW/AW-S气动执行器气动装置适用与90℃回转(1/4转)的阀门。如球阀、碟阀、旋塞阀等。本产品设计制造采用JIS标准,与阀门俩界部采用国际标准ISO5211.AW/AW-S气动执行器驱动装置批量生产、性能优良、质量稳定

标准参数:

基本设计 气动双气缸双活塞拔叉式传动机构;
型号AWxx=双作用式;
型号AWxxS=单作用式(弹簧复位)。
回转角度 双作用式=90°;
单作用式=90°;
从两端可调节角度-5O°+5O°。
工作环境温度 -20°C—90°C。
气源压力 0.4-0.7Mpa(最大1.0Mpa )。

零部件配表:

AW气动执行器
序号 名称 数量 序号 名称 数量 序号 名称 数量 序号 名称 数量
1 箱体 1 11 销轴 1 21 弹性挡圈 1 31 锁紧螺母 2
2 拔叉 1 12 滚套 2 22 减磨垫圈 1 32 平垫圈 2
3 转轴 1 13 弹性挡圈 2 23 O型圈 1 33 O型圈 2
4 隔板 2 14 无油轴承 2 24 O型圈 1 34 调节螺钉 2
5 活塞 2 15 O型圈 2 25 减磨垫圈 1 35 螺母 8
6 缸体 2/3 16 导向环 2 26 弹性挡圈 1 36 弹性垫圈 8
7 缸盖 2 17 O型圈 2 27 平键 1 37 平垫圈 8
8 活塞杆 1 18 O型圈 2 28 O型圈 2 38 双头螺栓 8,
9 弹簧 1/2/4 19 O型圈 2 29 定位销 2 39
10 弹簧缸 1 20 锁紧螺母 2 30 紧定螺钉 1 40

AW双作用式输出扭矩

单位 N.m
型号规格 气源压力( Mpa )
0.3 0.4 0.5 0.6 0.7
AW13 515 620 770 930 1080
AW17 950 1270 1590 1910 2230
AW20 2150 2870 3580 4300 5020
AW25 3360 4480 5600 6720 7850
Aw28 5150 6860 8580 10300 12020
AW35 10120 13500 16870 20250 23620
AW40 13220 17630 22040 26450 30860
AW50 22460 29950 37440 44930 52420
AW60 47300 63070 78840 94610 110380

AWS单作用式输出扭矩

单位 N.m
型号规格 弹簧扭矩 气源压力( Mpa )
0.4 0.5 0.6
最小 最大 最小 最大 最小 最大 最小 最大
AW13S 230 430 185 340 340 545 490 700
AW17S 330 670 600 930 920 1290 1230 1573
AW20S 1190 1980 880 1670 1600 2390 2320 3110
AW25S 1600 2510 1970 2280 3090 4000 4210 5120
Aw28S 2900 5610 2250 3960 2970 5685 4680 7400
AW35S 5520 10740 2760 7970 6130 11340 9510 14720
AW40S 8770 1614 3480 8860 5900 13260 10300 17670
AW50S 13110 27490 6370 20750 14840 29220 23310 37700

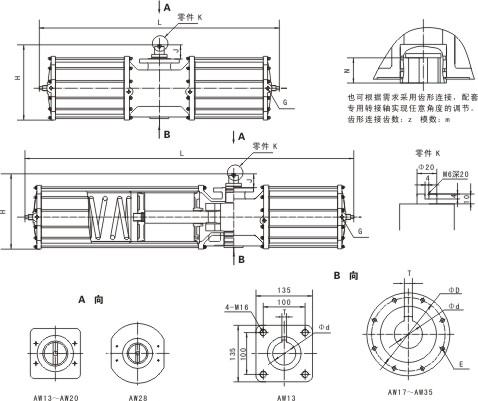

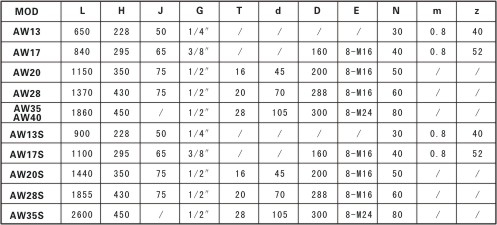

AW/AW-S气动执行器外形尺寸

AW气动执行器
AW气动执行器
联系上海永鹏获取更多AW气动执行器产品信息:
销售热线:021-5662 3667
图文传真:021-5662 3667
E-mail:info@yonp.sh.cn
