GT气动执行器

GT气动执行器
GT气动执行器

GT系列气动执行器

一、设计特点
1、 独特的双向行程调节;
2、 紧凑的双活塞齿轮条式结构,齿合精确,输出扭矩稳定;
3、 缸体为挤压铝合金,经硬质阳极氧化处理,表面质地坚硬,耐磨性强;
4、 活塞内带机械道向和O型圈及轴承,避免非金属和金属接触减少了摩擦系数;
5、 连接尺寸根据国际标准ISO521-DIN3337-VDI/VDE3845那幕而,可与绝大部分的普通气动执行器互换;
6、 双作用和单作用(弹簧回位)型采用相同的主题和端盖;
7、 所有运动部件均采用耐磨材料支承;
8、 供气孔符合NAMUR标准,或带符合NAMUR标准的转接板。配板式电磁阀可直接安装;
9、 独特的位置指示器;
10、可根据需要配套安装电磁阀、回信器、定位器(开度指示)、三联件及手操机构。

零部件

序号 名称 数量 序号 名称 数量
1 缸体 1 13 端盖用密封圈 2
2 活塞 2 14 活塞减磨环 2
3 旋转轴 1 15 O形密封圈 2
4 端盖 2 16 活塞轴瓦 2
5 端盖(GTE) 2 17 六角螺母 2
6 轴用弹性挡圈 1 18 平垫圈 2
7 轴用上垫圈 1 19 O形密封圈 2
8 O形密封圈 1 20 调节螺栓 2
9 轴用上减磨环 1 21 内六角螺钉 4
10 轴用中垫圈 1 22 弹簧 /弹簧座 8-12
11 轴用下减磨环 1 23
12 O形密封圈 1 24



GTD双作用式输出扭矩表

单位:N.m
型号 气源压力
2 3 4 5 6 7 8
GTD40 3.7 5.6 7.4 9.3 11.2 13.0 14.9
GTD52 7.9 11.8 15.7 19.6 23.6 27.5 31.4
GTD65 14.7 22.1 29.5 36.8 44.2 51.5 58.9
GTD80 26.0 39.0 52.0 65.1 78.1 91.1 104
GTD90 37.6 56.5 75.3 94.1 112 131 150
GTDl00 58.0 87.0 116 145 174 203 232
GTDll5 84.5 126 169 211 253 295 338
GTDl25 108 163 217 272 326 381 435
GTDl45 159 239 318 398 478 557 637
GTDl60 223 334 446 557 669 780 892
GTDl90 367 550 734 917 1101 1284 1467
GTD210 538 807 1075 1344 1613 1882 2151
GTD255 1057 1586 2115 2644 3172 3701 4230
GTD300 1656 2470 3293 4117 4940 5764 6587
GTD350 2490 3735 4981 6226 7471 8717 9962

GTE单作用式输出扭矩表

单位:N.m
型号 弹簧 数量 空气压力 弹簧复位
3 4 5
开始 终点 开始 终点 开始 终点 开始 终点
GTE65 8 15.0 7.9   15.2     14.2 7.1
10       11.7 27.9 19.1 17.8 8.9
12       8.1 26.2 15.5 21.3 10.7
GTE80 8 25.1 16.2   29.3     22.8 14.0
10       23.6 47.6 36.6 28.5 17.5
12       17.9 44.1 30.9 34.2 21.O
GTE90 8 32.8 20.9   39.8     35.5 23.7
10       30.9 64.5 49.7 44.4 29.6
12       22.0 58.6 40.8 53.3 35.5
GTE100 8 56.1 26.5   55.5     60.7 31.1
10       40.3 106 69.4 75.9 38.9
12       25.2 98.6 54.2 91.O 46.6
GTE115 8 77.9 45.4   87.6     81.4 48.8
1O       67.3 150 109 101 61.1
12       46.9 138 89.2 122 73.3
GTE125 8 101 657   120     97.7 62.2
10       95.7 194 150 122 77.7
12       71.3 179 125 146 93.2
GTE145 8 135 837   163     155 103
10       124 269 204 194 129
12       85.7 243 165 233 155
GTE160 8 201 134   246     199 133
10       196 391 307 249 166
12       146 357 258 299 199
GTE190 8 317 21.3   397     336 233
10       313 626 496 420 291
12       228 567 412 505 349
GTE210 8 465 309   578     497 341
10       454 917 723 621 427
12       330 832 599 745 512
GTE255 8 945 670   1199     915 640
10       970 1843 1499 1144 800
12       741 1683 1270 1373 961
GTE300 8 1491 838   1662     1631 979
10       1254 2893 2077 2039 1223
12       846 2648 1669 2447 1468
GTE350 8 21.81 1404   2650     2330 1554
10       2067 4284 3312 2913 1942
12       1484 3895 2730 3496 2331

执行器的重量/容量/开或闭的时间

双作用式 容量L 重量 KG 单作用式 容量L 重量 KG 开或闭时间 S
GTD40 0.12 0.7 GTE40 0.06   ≤0.5
GTD52 0.23 1.5 GTE52 012   ≤0.5
GTD65 0.46 2.0 GTE65 0.22 3.6 ≤0.5
GTD80 0.80 3.0 GTE80 0.38 5.5 ≤1.0
GTD90 1.10 4.5 GTE90 0.50 8.0 ≤1.0
GTD100 1.60 6.0 GTE100 0.79 10.5 ≤1.0
GTD115 2.33 8.0 GTE115 1.14 13.6 ≤2.0
GTD125 3.03 9.5 GTE125 1.46 16.2 ≤2.0
GTD145 5.40 14.0 GTE145 2.34 23.1 ≤2.5
GTD160 6.10 18.0 GTE160 3,00 30.0 ≤4.0
GTD190 11.0 26.0 GTE190 4.80 41.6 ≤5.0
GTD210 15.4 33.0 GTE210 7.10 52.8 ≤7.0
GTD255 31.1 72.0 GTE255 14.1 112.0 ≤10.0
GTD300 45.9 102.0 GTE300 21.3 153.0 ≤10.0
GTD350 68.5 153.0 GTE350 32.7 222.0 ≤10.0

耗气量计算

双作用型计算公式 V:(A+B)M V:耗气量N1/mim(N升/分)
单作用型计算公式 V=A((P+I01.2)÷98)M P:气源压力KpaG(表压)
注:将 MPa转换成KPa乘以1000 将 bar转换成KPa乘以100 M:活塞每分钟往复次数
A、B:气缸容量(见表)

执行器的选用

   选用气动执行器时,在已确定阀门的扭矩上再增加安全值。水蒸气或非润滑的液体介质增加 25%安全值;非润滑的浆料液体介质增加40%安全值;非润滑的干气介质增加60%安全值;非润滑用气体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值(本公司推荐)。
   选用双作用式执行器时,根据气源工作压力,查找双作用式扭矩表,可得到准确的 GTD型号,例如:气源压力只有5bar,控制一个需要扭矩200N.m球阀,介质为非润滑的水蒸气,考虑到安全因素,增加25%安全值等于250N.m,首先按表查找气源压力5bar,然后沿该列垂直查找等于或相近的扭矩数据,选272N.m,再沿该行向左查找其型号,选择GTD125型。
   选用单作用式执行器时,查找单作用式扭矩表,先查得弹簧复位终点,再查气源工作压力终点,气源压力扭矩应该大干弹簧复位扭矩,可得到准确的 GTE型号,例如:气源压力只有4bar,控制一个需要扭矩100N.m蝶阀,介质为非润滑的干燥气体,考虑到安全因素,增加60%安全值等于160N.m,首先按表查找弹簧复位终点得到相近扭矩166N.m,然后沿该行向左查找气源压力4bar的终点扭矩196N.m,正好气源压力扭矩大于弹簧复位扭矩,再沿该行向左查找其型号,选择GTE160型。

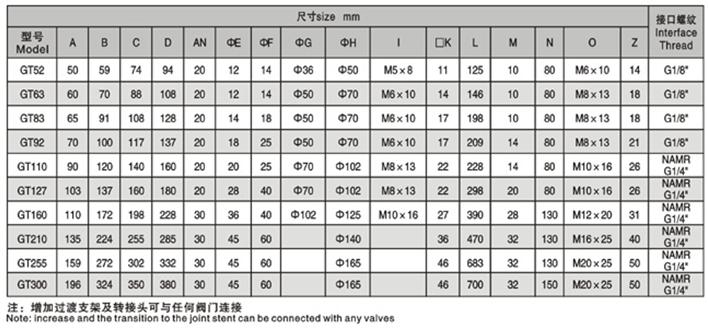

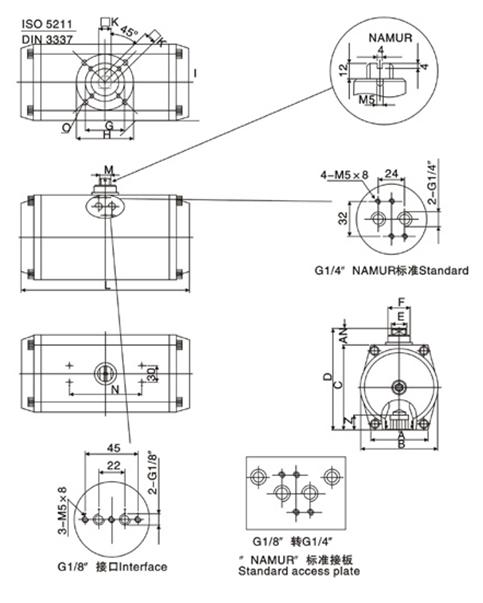

外形及连接尺寸

GT气动执行器
GT气动执行器

订货须知 执行器及附件的功能和用途

双动式气动执行器:对阀门开启和关闭的两位式控制。 /弹簧复位式:在电路气路切断或故障,阀门自动开启或关闭。/单电控电磁阀:供电时阀门打开或关闭.断电时阀门关闭或打开[可提供防爆型]。/双电控电磁阀:一个线圈得电时阀门打开。另一个线圈得电时阀门关闭-有记忆功能(可提供防爆型)。/限位开关回讯器:远距离传送阀门的开关位置的信号(可提供防爆型)。/电气定位器:根据电流信号(标准4~20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。气动定位器:根据气压信号(标O.02~O.1Mpa)的大小对阀门的介质流量调节控制。/电气转换器:将电流信号转换成气压信号。与气动定位器配套使用(可提供防爆型)。/气源处理三联件:包括空气减压阀、过滤器、油雾器,对气源稳压、清洁、运 动部件润滑作用。 /手动操作机构:自动控制在不正常情况下可以手动操作。
气动阀门是复杂的自动化控制仪表,由多种气动元件组成。用户根据控制需要。详细选择下列附件。并在技术合同上注明。 1、气动执行器:①双作用式、②单作用式、⑧型号规格、⑧动作时间。/2、电磁阀:①单控电磁阀、①双控电磁阀、②使用电压、③防爆型。/3、信号反馈:①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。4、定位器:①电气定位器、②气动定位器、⑧电流信号、⑧气压信号、⑤电气转换器、⑥防爆型。/5、气源处理三联件:①过滤减压阀、②油雾器。/6、手动操作机构。/7、特殊接口尺寸。/8、特殊定制。
