F9T43X-0.5/1.5/2.5电动扇形盲板阀


F9T43X-0.5/1.5/2.5电动扇形盲板阀

结构特点及用途

电动扇形盲板阀主要由左阀体、右阀体、丝杠副、翻板、密封圏、杠杆、电动推杆等零件组成,并由底座、支撑柱构成一个刚 性构体。阀门中设有夹紧、电动推杆和翻板电动推杆,夹紧电动推杆通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作, 翻板电动推杆驱动翻板完成开关动作。橡胶密封圈镶嵌在阀板上,具有耐温高、密封性能好、更换方便、使用寿命长等特点。
本阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

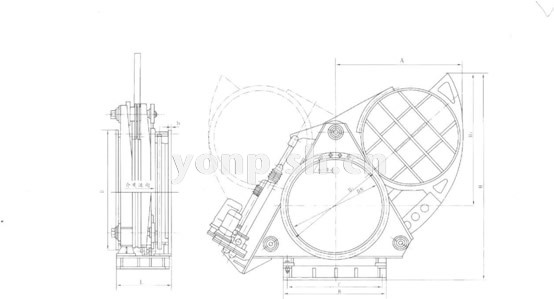

电动扇形盲板阀主要外形及连接尺寸表

DN L D D1 Η Η1 A Β C b n-Φd 质量(Kg)
PN0.05 PN0.15 PN0.25
300 450 440 395 720 360 480 - - 18 12-Φ22 205 225 250
350 450 490 445 810 380 520 - - 18 12-Φ22 235 255 280
400 450 540 495 850 405 600 - - 24 16-Φ22 286 305 335
450 500 595 550 905 430 658 - - 24 16-Φ22 340 370 400
500 500 645 600 1080 750 712 - - 26 20-Φ22 420 460 500
600 600 755 705 1590 830 874 - - 26 20-Φ26 530 580 630
700 600 860 810 1680 880 970 - - 26 24-Φ26 605 665 730
800 800 975 920 1860 1125 1100 1130 525 35 24-Φ30 1500 1650 1750
900 800 1075 1020 2055 1270 1200 1220 570 35 24-Φ30 1800 1950 2100
1000 800 1175 1120 2240 1400 1320 1320 620 35 28-Φ30 2100 2300 2500
1100 800 1275 1220 2425 1535 1510 1420 670 35 28-Φ30 2300 2500 2700
1200 800 1375 1320 2620 1680 1625 1490 700 35 32-Φ30 2600 2800 3050
1300 800 1475 1420 2760 1770 1749 1490 700 35 32-Φ30 3000 3300 3600
1400 850 1575 1520 2960 1925 1856 1490 700 35 36-Φ30 4170 4550 4950
1500 850 1690 1630 3105 2050 1976 1590 750 35 36-Φ30 4900 5300 5800
1600 850 1790 1730 3300 2160 2093 1690 800 35 40-Φ30 5350 5850 6350
1800 1100 1990 1930 3610 2370 2335 1890 900 35 44-Φ30 6950 7600 8300
2000 1100 2190 2130 3960 2620 2570 2070 1000 35 48-Φ30 8750 9500 10500
