您现在位于:首页 >> 盲板阀>>KF641X/H-0.5/1.0/1.5/2.5敞开式气动插板阀

KF641X/H-0.5/1.0/1.5/2.5敞开式气动插板阀


KF641X/H-0.5/1.0/1.5/2.5敞开式气动插板阀

结构特点及用途

本阀为敞开式设计结构,具有重量轻,易维护(密封胶圈更换、气动装置维护检查、更换、阀门的局部维护均在外部,不影响阀门正 常运行),阀门的运动过程、开关状态直观性好,启闭后检查完成状态极为方便,具有封闭式不可替代的优越,缺点是启闭时有少量的煤气外漏。
本阀门在设计上吸收了国外插板阀浮动阀板的优点;压紧机构采多点同步夹紧机构机,具有密封性能好、工作可靠、维修方便等特点. 法兰连接标准:GB/T9115-98、JB/T81-94


技术性能

公称压力MPa 0.05MPa 0.1MPa 0.15MPa 0.25MPa
密封试验压力MPa 0.055MPa 0.11MPa 0.165MPa 0.275MPa
强度试验压力MPa 0.075MPa 0.15MPa 0.225MPa 0.375MPa
密封材料 丁腈橡胶 硅橡胶 氟橡胶 硬密封
适用温度 -20-100°C -20-200°C -20-300°C -20-450°C
适用介质 空气、煤气、含尘煤气
气源压力 0.4-0.6MPa

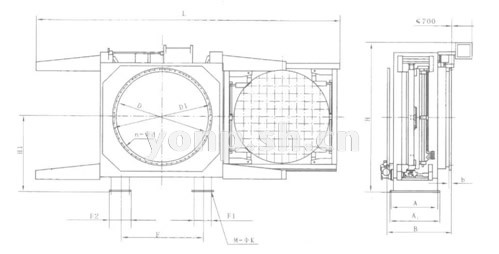

KF641X/H-0.5/1.0/1.5/2.5敞开式气动插板阀 尺寸图

KF641X/H-0.5/1.0/1.5/2.5敞开式气动插板阀主要外形及连接尺寸表

DN D D1 b b Η H1 n-Φd L A A F F1 F2 N-Φd 质量(Kg)
PN0.05 PN0.10 PN0.15 PN0.25
400 540 495 600 18 1320 350 16-Φ22 2210 600 680 500 160 220 4-Φ23 860 950
450 595 550 600 18 1520 400 16-Φ22 2400 600 680 500 160 220 4-Φ23 970 1050
500 645 600 600 18 1600 450 20-Φ22 2540 600 680 500 160 220 4-Φ23 1030 1160
600 755 705 800 24 1750 500 20-Φ26 2720 600 680 900 280 340 8-Φ23 1140 1260
700 860 810 800 24 1884 720 24-Φ26 2815 600 680 950 280 340 8-Φ23 1200 1300
800 975 920 800 24 1970 800 24-Φ30 3115 600 680 1045 280 340 8-Φ23 1430 1560
900 1075 1020 800 24 2086 880 24-Φ30 3640 600 910 1250 280 340 8-Φ23 1810 2000
1000 1175 1120j 800 24 2250 960 28-Φ30 3940 820 910 1250 280 340 8-Φ23 2160 2430

注:敞开式电动推杆插板阀KF9T41X/H-0.5/1.0/1.5/2.5与电液动推杆插板规格、尺寸一致。
