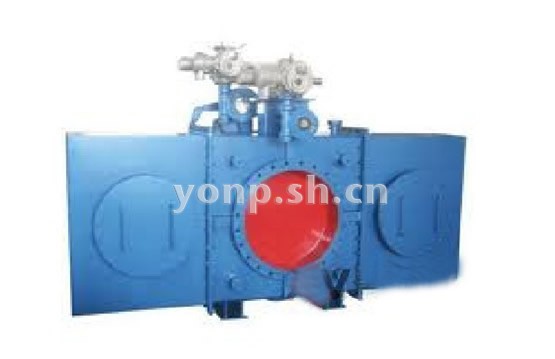

FF241X/H-0.5/1.0/1.5/2.5封闭式电液动插板阀


FF241X/H-0.5/1.0/1.5/2.5封闭式电液动插板阀

结构特点及用途

本阀为封闭式设计结构,阀体采用全封闭式外壳,操作过程管路的气体 不外泄漏,避免了环境的污染,具有较好的抗管道外力强度,电液动装置的设 置在外部,以维护检査,人员近距离操作的安全性能较高,缺点是更换密封橡 胶圈较麻烦。
本阀门在设计上吸收了国外插扳阀浮动阀扳的优点;压紧传动机构采用; 多点同步夹紧机构机,具有密封性能好、工作可靠、维修方便等特点。
法兰连接标准:GB/T9115-98, JB/T81-94

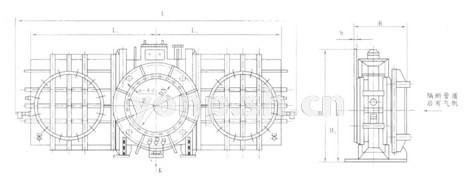

FF241X/H-0.5/1.0/1.5/2.5封闭式电液动插板阀 尺寸图1

FF241X/H-0.5/1.0/1.5/2.5封闭式电液动插板阀 尺寸图2

技术性能

公称压力MPa 0.05MPa 0.1MPa 0.15MPa 0.25MPa
密封试验压力MPa 0.055MPa 0.11MPa 0.165MPa 0.275MPa
强度试验压力MPa 0.075MPa 0.15MPa 0.225MPa 0.375MPa
电源电压 380V · AC
密封材料 丁腈橡胶 硅橡胶 氟橡胶 硬密封
适用温度 -20-100°C -20-200°C -20-300°C -20-450°C
适用介质 空气、煤气、含尘煤气

FF241X/H-0.5/1.0/1.5/2.5主要外形及连接尺寸表

DN L D D1 b n-Φd L1 Η H1 Β A C C1 C2 e1 e Μ-ΦΚ 质量(Kg)
PN0.05
PN0.10
PN0.15
PN0.25
400 2240 540 495 18 16-22 750 1060 320 800 500 950 350 300 250 220 8-23 1800 2050
450 2480 595 550 18 16-22 860 1260 380 800 500 950 350 300 250 220 8-23 2050 2280
500 2600 645 600 18 20-22 980 1580 450 800 500 950 350 300 250 220 8-23 2260 2500
600 2720 755 705 24 20-26 1100 1750 480 1050 900 950 350 300 250 220 8-23 2498 2700
700 2815 860 810 26 24-26 1350 1884 500 1070 950 950 350 300 250 220 8-23 2570 2850
800 3900 975 920 26 24-30 1545 1970 750 1070 1150 950 350 300 250 220 12-32 3100 3400
900 4400 1075 1020 28 24-30 2200 2028 890 1100 1150 950 350 300 250 220 12-32 5050 5550
1000 4735 1175 1120 30 28-30 2368 2230 960 1100 1250 950 350 300 250 220 12-32 6745 7350
1200 6214 1375 1320 30 32-30 3105 2570 1060 1100 1450 950 300 300 250 220 12-32 8700 9500
1400 6915 1575 1520 30 36-30 3400 2850 1180 1200 1450 950 350 300 250 220 16-26 9500 10200
1600 7630 1790 1730 30 40-30 3600 3150 1350 1200 1150 920 250 720 475 630 16-26 12350 13450
1800 8068 1990 1930 30 44-30 3700 3565 1580 1600 1150 920 250 720 475 630 16-26 16534 17600
200 8718 2190 2130 30 48-30 3855 3825 1720 1500 1924 1044 522 620 280 512 16-26 19395 20150
2200 9320 2405 2340 32 52-33 4285 4150 1820 1550 2030 1044 500 710 280 606 16-26 21850 23500
2400 10000 2605 1540 32 56-33 4615 4660 1960 1550 2130 1130 565 820 300 710 16-26 27000 29000
2600 10700 2805 2740 34 60-33 5100 5150 2050 1550 2130 1130 565 820 300 710 16-26 31000 34000
2800 11400 3030 2960 36 61-36 5050 4580 3590 1550 2380 1130 565 820 300 710 16-26 33000 36000
