F43X-0.5/1.5/2.5手动扇形盲板阀

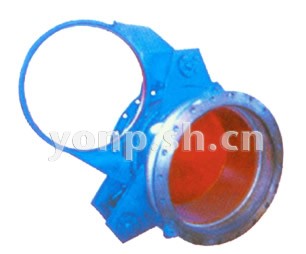

F43X-0.5/1.5/2.5手动扇形盲板阀

结构特点及用途

F43X型手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(Ξ根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松 开动作,利用阀板上盲板和通孔板的位置变换达到启闭目的。具有结构简单,重量轻,性能可靠,操作方便等特点。 本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

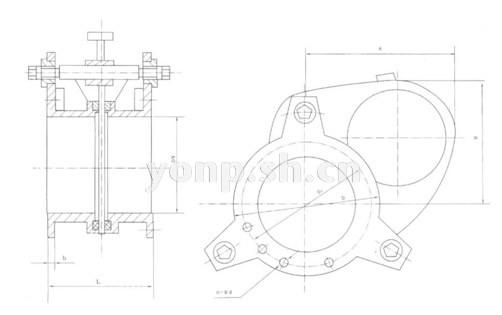

F43X-0.5/1.5/2.5手动扇形盲板阀 尺寸图

F43X-0.5/1.5/2.5型主要外形及连接尺寸表

DN L D Di Η A Β n-d 质量Kg
PN0.05MPa PN0.15MPa PN0.25MPa
100 210 210 170 230 202 12 4-18 28 30 33
150 210 265 225 260 270 16 8-18 32 35 40
200 230 320 280 310 350 18 8-18 43 45 50
250 250 375 335 330 400 18 12-18 52 56 60
300 270 440 395 350 450 18 12-23 63 70 76
350 290 490 445 380 500 18 12-23 70 76 85
400 310 540 495 405 550 24 16-23 113 124 135
450 330 595 550 430 600 26 16-23 141 140 155
500 350 645 600 750 680 26 16-23 275 300 330
600 390 755 705 830 840 28 20-26 323 350 380
700 430 860 810 880 1050 28 24-26 380 410 450
800 470 975 920 900 1150 28 24-30 595 645 710
900 470 1075 1020 1000 1300 28 24-30 730 800 880
1000 470 1175 1120 1100 1450 28 28-30 900 980 1080
1200 510 1375 1320 1300 1550 28 32-30 1110 1200 1320
1400 510 1575 1520 1530 1700 30 36-30 1480 1650 1800
