Q671F气动超短型法兰球阀

气动超短型法兰球阀

产品特点

气动超短型法兰球阀采用智能控制与定位,与电气阀门定位器配套,输入4-20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。该气动超短型法兰球阀按其密封性能分为金属密封与软密封。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等
工业自动控制系统中,作远距离集中控制或就地控制。超短型气动球阀,是在引进国外先进技术的基础上进行特殊设计,精心制造的产品。等优点。
产品特点:具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

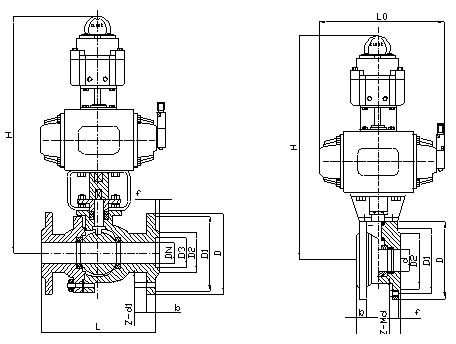

气动超短型法兰球阀 结构图
气动超短型法兰球阀 结构图

主要外形和连接尺寸:SMQ671F-16(1.6MPa)、25(2.5MPa)、4.(4.0MPa)

DN d L H D D1 D2 b f L0 Z-Md
15 14 35 328 90 65 45 14/16 2 180 4-M12
20 19 38 335 100 75 55 14/16 2 180 4-M12
25 25 42 350 110 85 65 14/16 2 180 4-M12
32 29 50 380 130 100 78 16/18 2 220 4-M16
40 38 60 410 145 110 85 16/18 3 220 4-M16
50 48 70 442 160 125 100 16/20 3 260 4-M16
65 64 95 452 180 145 120 18/22 3 260 4/8-M16
80 76 118 495 190 160 135 20/22 3 296 8-M16
100 95 140 538 215/230 180/190 155/160 20/24 3 350 8-M16/20
125 118 175/195 585 245/270 210/220 185/188 24/28 3 350 8-M16/24
150 150 210/260 708 280/300 240/250 210/218 24/28 3 439 8-M20/24

注:表中数据XX/XX分别为压力1.6MPa、2.5MPa

上海永鹏阀门Q671F气动超短型法兰球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"Q671F气动超短型法兰球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q671F气动超短型法兰球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q671F气动超短型法兰球阀使用说明书
