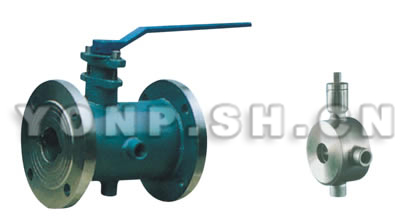

BQ41/BQ71法兰连接保温球阀(特种球阀)

BQ41/BQ71法兰连接保温球阀(特种球阀)
BQ41/BQ71法兰连接保温球阀(特种球阀)

产品特点

该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
由于采用整体式结构,因而保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

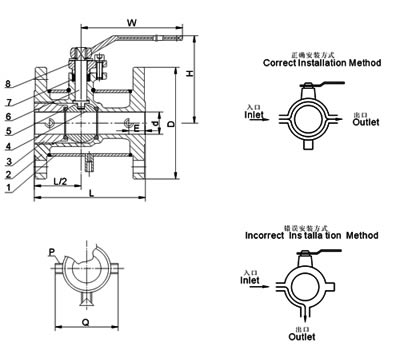

结构

BQ41/BQ71法兰连接保温球阀(特种球阀)结构图
BQ41/BQ71法兰连接保温球阀(特种球阀)结构图

技术规范

设计标准
Design Standard
ASME B 16.34 GB/T 12224
结构长度
Structure length
ASME B 16.10 GB/T 12221
连接法兰
Connecting flange
ASME B 16.5 JB/T 79
驱动方式
Driving manner
手动、电动、气动
Manual,Moton driving,Pneumatil
试验和检验
Test & Inspection
JB/T9092 API 598
适用介质
Applicable medium
重油、胶类等易凝固介质
Heavy oil,glue and other easy-clotting medium

主要零件材质表

序号 零件名称
Accessory name
材 质 Material
GB ASTM
1 夹套 Jacket 25 A105
2 阀座 Seat WCB A216-WCB
3 阀体 Body 25 A105
4 密封圈 SealingRing PTFE、对位聚苯
PTFE、Counterpoint polypheny1
5 球体 Ball
6 阀杆 Stem 1Cr13 A247-410
7 填料 Stuffing 柔性石墨 Graphite
8 填料压盖 Gland WCB A216-WCB

主要外型及连接尺寸表

公称通径 (DN) b L D E Q H W 管螺纹
Pipe thread
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 11/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 11/2" 38 165 65 21/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 492 410 1300 G3/4"
备 注Remarks 法兰尺寸请按对应的通径参阅样本《主要外型及连接尺寸表》
Flange dimension refer to the sample book of form
of Main Types andConnecting Dimension,
according to the corresponding diameter

上海永鹏阀门BQ41/BQ71法兰连接保温球阀(特种球阀)用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"BQ41/BQ71法兰连接保温球阀(特种球阀)产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的BQ41/BQ71法兰连接保温球阀(特种球阀)使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:BQ41/BQ71法兰连接保温球阀(特种球阀)使用说明书
