Q41F不锈钢法兰球阀

Q41F不锈钢法兰球阀
Q41F不锈钢法兰球阀

产品特征

公称压力:1.6-4.0MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

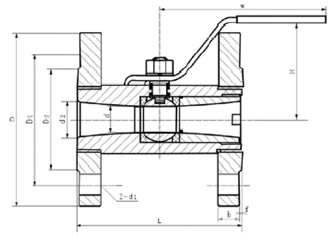

Q41F广式不锈钢法兰球阀结构图
Q41F广式不锈钢法兰球阀结构图

PN1.6 MPa主要连接尺寸及重量

公称通径 d d2 L D D1 D2 b f z-d1 H W
DN(mm) in
15 1/2" 10 18 92 95 65 45 14 2 4-14 60 110
20 3/4" 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1" 17 24 109 115 85 65 16 2 4-14 70 110
32 1 1/4" 22 32 1269 135 100 78 16 2 4-18 85 145
40 1 1/2" 26 38 136 145 110 85 16 3 4-18 90 145
50 2" 32.8 46 154 160 125 100 18 3 4-18 98 177
60 2 1/2" 46 60 170 180 145 120 20 3 8-18 110 190

主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 Q41F-16C
Q41F-25C
Q41F-40C
A105、45 1Cr18/
1Cr18Ni9Ti
不锈钢
SS304
聚四氟乙烯PTFE
增强聚四氟乙烯
VUILUK PTFE
对位聚苯PPL
聚四氟乙烯PTFE
对位聚苯PPL
硝酸类 Q41F-16P
Q41F-25P
Q41F-40P
SS304/
1Cr18Ni9Ti
SS304/
1Cr18Ni9Ti
醋酸类 Q41F-16R
Q41F-25R
Q41F-40R
SS316/
1Cr18Ni12Mo2Ti
SS316/
1Cr18Ni12Mo2Ti

法兰标准:JB79-59  亦可按国标 GB9113设计制造。

上海永鹏阀门Q41F不锈钢法兰球阀用户订购提示:

1)、请提供您需订购的不锈钢法兰球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"Q41F广式不锈钢法兰球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q41F广式不锈钢法兰球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q41F广式不锈钢法兰球阀使用说明书
