API铸钢固定球阀

API铸钢固定球阀
API铸钢固定球阀

应用规范

1、制造 按API 6 D
2、结构长度按 ANSI BI6.10
3、连接法兰:ANSI BI6.5MSS-SP44
4、阀门检查和试验按API STD.598

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

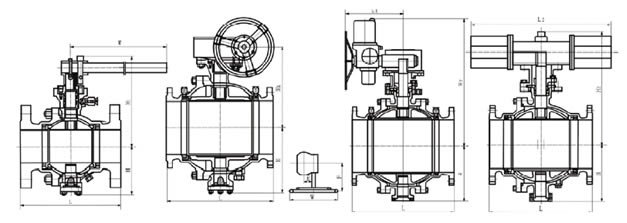

Class 150Lb主要连接尺寸及重量

公称通径DN 2 2 1/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36 40
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 178 191 203 229 356 394 457 533 610 686 762 864 914 1067 1245 1372 1524 1753
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800 800 800 00
Wt(Kg) 12 16 22 35 58 74 205 322 460 576 864 1280 1600 3540 4500 5940 7540 9320
电动 H2 - - - - - 554 600 652 760 770 830 - 940 1020 1115 - - -
L1 - - - - - 235 235 235 259 400 400 - 410 410 410 - - -
气动 H3 274 379 389 479 552 666 736 926 159 1127 1393 1468 1538 1370 1450 - - -
L2 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 2840 2840 - - -

Class 300Lb主要连接尺寸及重量

公称通径DN 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36 40
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 1880
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800 800 800 800
Wt(Kg) 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300 7860 8684 10300
电动 H2 - - - - - 235 235 400 400 410 410 - 420 690 690 - - -
L1 - - - - - 74 350 350 420 420 400 - 400 410 650 - - -
气动 H3 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470 - - -
L2 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300 - - -

Class 400Lb主要连接尺寸及重量

公称通径DN 2 2 1/2 3 4 6 8 10 12 14 16 20 24 28
d1 51 64 76 102 152 203 254 305 337 387 489 591 686
L RF 292 330 356 406 495 597 673 762 826 902 1054 1232 1397
BW 295 333 359 410 498 600 676 765 829 905 1060 1241 1410
H 114 124 133 159 250 294 395 445 500 530 660 800 900
650手735动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 23 35 49 91 192 355 640 880 1100 1540 2800 530 5700
电动 H2 - - - - 554 574 931 771 867 805 979 1085 1147
L1 - - - - 235 235 400 400 410 410 420 690 690
电动 H3 340 - - 576 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 479 756 1060 1060 1360 1360 2840 2840 3300 3300

Class 600Lb主要连接尺寸及重量

公称通径DN 2 2 1/2 3 4 6 8 10 12 14 16 20 24 28
d1 51 64 76 102 152 203 254 305 337 387 489 591 686
L RF 292 330 356 432 559 660 787 838 889 991 1194 1397 1549
BW 295 333 359 435 562 664 791 841 892 994 1200 1407 1562
H 114 124 133 159 250 294 395 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 35 38 55 102 232 390 710 960 1700 1970 3250 5800 6700
电动 H2 - - - - 569 658 694 765 825 917 998 1098 1185
L1 - - - - 235 259 400 410 410 420 690 690 690
电动 H3 340 - - 479 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 576 756 1060 1060 1360 1360 2840 2840 3300 3300

Class 900Lb主要连接尺寸及重量

公称通径DN 2 2 1/2 3 4 6 8 10 12 14 16 18 20 24
d1 51 64 76 102 152 203 254 305 327 375 426 473 572
L RF 368 419 381 457 610 737 838 965 1029 1130 1219 1321 1549
BW 371 422 384 460 613 740 841 968 1038 1140 1232 1334 1568
H 217 241 259 297 360 322 420 470 510 600 700 720 810
手动 H1 126 158 191 216 270 394 502 572 675 762 866 894 965
E 116 116 116 116 171 171 257 257 150 150 180 180 220
F 350 350 350 350 420 420 400 400 410 410 650 650 735
W 600 600 600 600 800 800 800 800 800 800 800 800 800
Wt(Kg) 50 60 80 125 270

上海永鹏阀门API铸钢固定球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"API铸钢固定球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的API铸钢固定球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:API铸钢固定球阀使用说明书
