您现在位于:首页 > 球阀> 浮动球阀 >> Q61F三片式活接浮动球阀

Q61F三片式活接浮动球阀

Q61F三片式活接浮动球阀
Q61F三片式活接浮动球阀

产品特征

公称压力:1.6-6.4MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)。
对焊标准(BW):GB12224·ANSI B 16·25

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

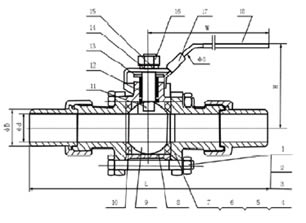

Q61F三片式活接浮动球阀结构图
Q61F三片式活接浮动球阀结构图

主要连接尺寸及重量

SIZE 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 2 1/2" 2"
d 11.6 12.7 15 20 25 32 38 50.8
D 17 17 21 26 31 38 46 60
L 150 150 180 195 210 225 260 300
H 48 48 54 57 73 79 81 97
E 120 120 120 130 154 154 185 185

主要零件材料

序号 零件名称 材质
1 螺栓 不锈钢SS304
2 弹簧垫圈 不锈钢SS304
3 螺母 不锈钢SS304
4 阀盖 不锈钢CF8/CF8M
5 螺母 不锈钢CF8
6 套管 不锈钢CF8
7 垫圈 聚四氟乙烯PTFE
8 阀体 不锈钢CF8/CF8M
9 不锈钢CF8M
10 阀座 聚四氟乙烯PTFE
11 阀杆 不锈钢SS316
12 填料 聚四氟乙烯PTFE
13 压紧螺母 不锈钢SS304
14 手柄 不锈钢SS304
15 弹簧垫圈 不锈钢SS304
16 螺母 不锈钢SS304
17 锁片 不锈钢SS304
18 手柄套 塑料

Q61F三片式活接浮动球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、Q61F三片式活接浮动球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q61F三片式活接浮动球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q61F三片式活接浮动球阀使用说明书
