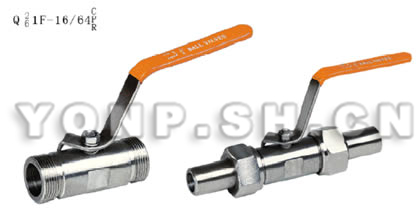

Q2/61F外螺纹对焊浮动球阀
Q2/61F外螺纹对焊浮动球阀
产品特征
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
螺纹类型：ZG.G·NPT.BSPT.BSP.DIN259/2999
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构
Q2/61F外螺纹对焊浮动球阀结构图
PN1.6 MPa主要连接尺寸及重量
| 公称通径 （mm） |
尺寸（mm） | |||||
| d | L | L1 | M | Lo | Q61 带对焊接头总长 | |
| 6 | 8 | 85 | 15 | 20×1.5 | 110 | 166 |
| 10 | 10 | 85 | 16 | 24×1.5 | 110 | 166 |
| 15 | 10 | 85 | 18 | 30×2 | 110 | 172 |
| 20 | 13 | 90 | 18 | 36×2 | 110 | 187 |
| 25 | 17 | 100 | 20 | 42×2 | 110 | 227 |
| 32 | 22 | 120 | 20 | 52×2 | 235 | |
| 40 | 25 | 135 | 25 | 60×3 | 150 | 255 |
| 50 | 32 | 140 | 25 | 72×3 | 180 | 291 |
螺纹标准：GB196
主要零件材料
| 零件名称 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
| Q21F-16C、 Q21F-25C Q21F-40C、 Q21F-64C |
A105、45 | 1Cr18/ 1Cr18Ni9Ti |
不锈钢 SS304 |
聚四氟乙烯PTFE 对位聚苯PPL |
聚四氟乙烯PTFE 对位聚苯PPL |
| Q21F-16P、 Q21F-25P Q21F-40CP、 Q21F-64P |
1Cr18Ni9Ti | SS304/ 1Cr18Ni9Ti |
|||
| Q21F-16R、 Q21F-25R Q21F-40R、 Q21F-64R |
SS316/ 1Cr18Ni12Mo2Ti |
SS316/ 1Cr18Ni12Mo2Ti |
Q2/61F外螺纹对焊浮动球阀用户订购提示：
1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、Q2/61F外螺纹对焊浮动球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q2/61F外螺纹对焊浮动球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q2/61F外螺纹对焊浮动球阀使用说明书
