Q11F广式浮动球阀

Q11F广式浮动球阀
Q11F广式浮动球阀

产品特点

球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。
该球阀既具有广式球阀体积小、安装方便的特点,又具有国标法兰球阀全通径不易泄漏的优点,一举改变了以往广式法兰浮动球阀流量小,易泄漏的痼疾,也解决了国标法兰球阀过于笨重的缺点,而球阀阀体可采用精铸造工艺,外形美观大方。全通径、大径量,连接尺寸符合广式法兰浮动球阀标准,预计将在越来越多的管道上得到广泛的使用。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

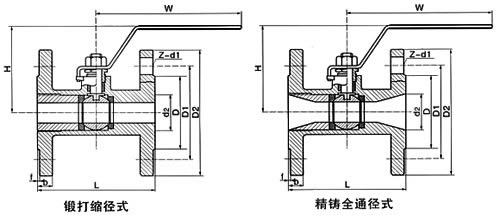

Q11F广式浮动球阀结构图
Q11F广式浮动球阀结构图

主要连接尺寸及重量

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 Q11F-16C、Q11F-25C
Q11F-40C
A105、45 1Cr18/1Cr18Ni9Ti


SS304
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 Q11F-16P、Q11F-25P
Q11F-40P
SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 Q11F-16R、Q11F-25R
Q11F-40R
SS316/Cr18Ni12M°2Ti SS316/1Cr18Ni12M°2Ti

注:填料仓整体法兰球阀结构尺寸与方式法兰球阀相同,别外我公司不定期生产填料仓内螺纹球阀,广泛用于燃气、化工、石油等行业。

上海永鹏阀门Q11F广式浮动球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"Q11F广式浮动球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q11F广式浮动球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q11F广式浮动球阀使用说明书
