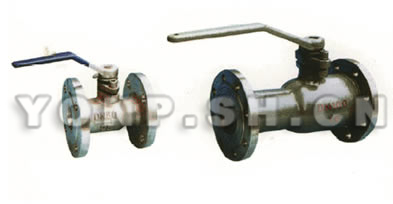

QZ41M/QJ41M一体式浮动球阀

QZ41M/QJ41M一体式浮动球阀
QZ41M/QJ41M一体式浮动球阀

产品特点

整体式球阀、整体法兰一体式浮动球阀(代替闸阀、截止阀、快速排污阀)是蒸汽阀门升级换代的新产品,密封座采用耐高温、耐磨、耐腐蚀、回弹性强、润滑性好的高强度碳结石墨,使用寿命比一般球阀提高3-5倍,使用温度250-400℃,适用介质:水蒸汽、油品、导热油、酸类等。是目前工程中的推广产品。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

QZ41M/QJ41M一体式浮动球阀结构图
QZ41M/QJ41M一体式浮动球阀结构图

替代闸阀 QZ41M-16C P QZ41M-25Q

DN 40 50 65 80 100 125 150 200
L 240 250 265 280 300 325 350 400
D 145 160 180 195 215 245 280 335
D1 110 125 145 160 180 210 240 295
D2 85 100 120 135 155 185 210 265
b 18 20 20 22 24 26 28 30
z-фd 4-18 4-18 4-18 8-18 8-18 8-18 8-23 8-23

替代截止阀 QJ41M-16C P QJ41M-25Q

DN 15 20 25 32 40 50 65 80 100 125 150
L 130 150 160 180 200 230 290 310 350 400 180
D 65 105 115 135 145 160 180 195 125 245 280
D1 65 75 85 100 110 125 145 160 160 210 240
D2 43 55 65 78 85 100 120 135 155 185 210
b 16 16 16 18 18 20 20 22 24 26 28
z-фd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23

替代排污阀 QJ41M-16Q.C.P

DN 25 32 40 50 65 80
L 160 180 230 250 265 265
D 115 135 145 160 180 180
D1 85 100 110 125 145 145
D2 65 78 85 100 120 120
b 16 18 18 20 20 20
z-фd 4-14 4-18 4-18 4-18 4-18 4-18

QZ41M/QJ41M一体式浮动球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、QZ41M/QJ41M一体式浮动球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的QZ41M/QJ41M一体式浮动球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:QZ41M/QJ41M一体式浮动球阀使用说明书
