H72H/Y/W立式高压止回阀

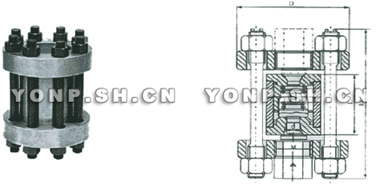

H72H/Y/W-160/220/320立式高压止回阀外形尺寸图
H72H/Y/W-160/220/320立式高压止回阀外形尺寸图

主要性能规范

型号 公称压力(Mpa) 试验压力(Mpa) 工作压力
(MPa)
工作温度
(℃)
工作介质
强度 密封
H72H-160 16 24 17.6 16 ≤200 氨、氢、铜铵,
氨气、碱液
H72H-320 32 48 35.2 32 ≤200
H72W-220R 32 33 24.2 22 ≤200 尿素、甲胺
H72W-320R 32 48 35.2 32 ≤200

主要零件材料

零件名称 阀座、阀瓣 阀盖 阀体 O形圈
H72Y-160/H72Y-320 铬钢 碳钢 铬钢 氟26-41橡胶
H72W-220R/H72W-320R 铬镍钼不锈钢 -

主要尺寸及重量

型 号 公称通径 尺寸(mm)
D D1 d Z-M L L1 重量/㎏
H72H/Y/W
160/220
10 95 42 10 M24×2 60 155 3.4
15 95 42 12 M24×2 60 158 4.1
25 105 50 15 M33×2 68 163 6.9
32 115 62 25 M42×2 80 180 8.0
40 165 88 32 M52×2 90 230 15
50 165 88 39 M64×3 115 265 27
65 200 116 53 M80×3 140 315 49
80 225 138 60 M100×3 160 360 88
100 260 160 76 M125×4 180 420 91
125 300 195 90 M155×4 200 460 115
150 330 212 120 M175×4 220 500 145
H72H/Y/W
220/320
10 95 42 10 M24×2 60 155 3.4
15 105 50 12 M33×2 68 158 4.5
25 115 62 23 M42×2 80 180 7.3
32 135 70 29 M48×2 90 200 8.7
40 165 88 34 M52×3 115 255 17
50 200 116 53 M80×3 140 300 30
65 225 138 60 M100×3 160 345 56
80 260 160 68 M125×4 180 410 92
100 300 195 85 M155×4 200 470 109
125 330 212 120 M175×4 220 510 135
150 400 250 135 M215×6 240 570 160

H72H/Y/W立式高压止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、H72H/Y/W立式高压止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H72H/Y/W立式高压止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:H72H/Y/W立式高压止回阀使用说明书
